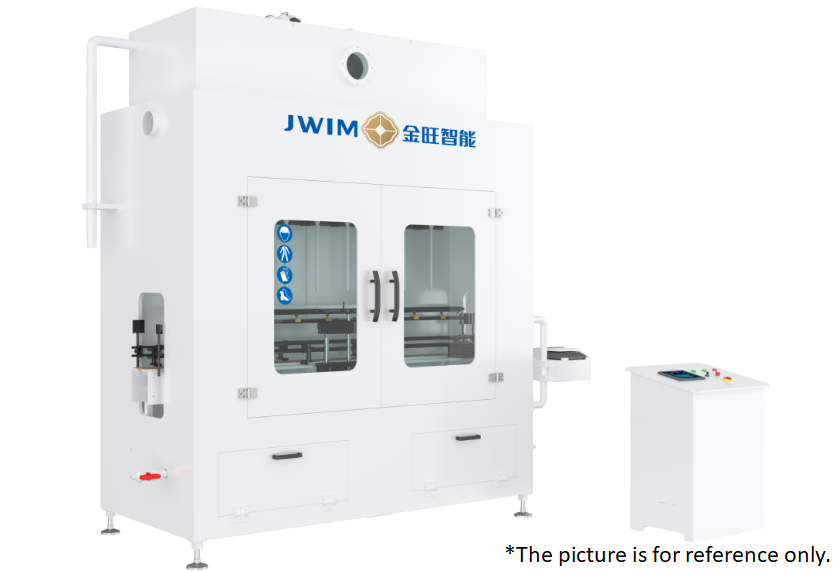

Machine de remplissage linéaire à micro-ordinateur CDP30-6E
1. Introduction
La machine de remplissage linéaire à micro-ordinateur CDP30-6E est adaptée à l'emballage de matériaux ayant une bonne fluidité. Elle utilise une structure verticale avec un niveau de liquide et un temps constants pour réaliser un remplissage précis. Elle est contrôlée par un automate programmable (PLC), une interface homme-machine et est facile à utiliser.
2. Dimensions de la machine
3. Paramètres techniques
1 Capacité de remplissage Bouteille de 1000 ml ≤800BPH Bouteille de 5000 ml ≤350BPH
* Eau comme médium, varie selon la taille du produit, le matériau d'emballage, les caractéristiques du matériau, etc.
2 Bouteilles applicables Bouteille ronde : Φ40-95 mm, hauteur de bouteille 80-230 mm
Bouteille plate : L:80-200 mm, l :80-140 mm, H:140-340 mm
3 Précision de remplissage ±4g (1000 ml) ; ±10g (5000 ml)
* La précision de mesure varie selon les caractéristiques du matériau, la quantité de remplissage et le dispositif d'alimentation
4 Hauteur d'entrée 2560 mm
5 Diamètre d'entrée Φ35 mm
6 Source d'air 0.6-0.8 MPa
7 Source d'alimentation ~380V 50Hz/0.2KW
8 Dimensions extérieures : 2300×1030×27550 mm (L×l×H)
9 Poids Environ 650 Kg
4. Configuration électrique
N° Nom Marque Remarques
1 PLC Schneider
2 Écran tactile Schneider
3 Convertisseur de fréquence Schneider
4 Photoélectrique de comptage SICK
5 Alimentation à découpage Schneider
6 Pressostat SMC
7 Cylindre FTEC
8 Électrovanne FTEC
9 Bouton Schneider
10 Voyant d'alarme Schneider
11 Disjoncteur Schneider
6. Avantages
6.1. Bonne performance anticorrosion, adaptée au remplissage automatique de liquides corrosifs ayant une bonne fluidité.
6.2. Le cadre extérieur, la boîte à matériaux, le tuyau d'alimentation, le cadre de convoyage, la tête de remplissage, la détection du niveau de liquide, la vanne, le siège de maintien du couteau, etc. sont fabriqués en matériau PP anticorrosion avec de bonnes performances anticorrosion.
6.3. Réservoir d'accumulation de liquide, couteau de bloc-cylindres, pièces de transition de l'actionneur, pièces de levage de la tête de remplissage, support photoélectrique, tuyau de filetage, tuyau d'échappement avec traitement au téflon pulvérisé, performance anticorrosion.
6.4. Conception de boîtier électrique indépendant, couvercle de porte en verre trempé pour sceller le corps de la machine, système d'évacuation d'air au-dessus de la tête de remplissage, son interface peut être connectée au système d'air induit de l'usine pour évacuer les gaz résiduels générés pendant le processus de remplissage, ce qui est plus sûr et respectueux de l'environnement.
6.5. La tête de remplissage utilise la méthode de remplissage par plongée du vérin pneumatique, ce qui peut réduire la mousse du matériau moussant et empêcher la contamination de l'embouchure de la bouteille causée par le débordement du matériau.
6.6. Le système de contrôle électrique adopte la configuration Schneider, système de contrôle électrique intégré, plus stable et fiable, sûr et écologique, faible consommation d'énergie.
6.7. Le nom de la trachée et la marque photoélectrique sur l'équipement, ce qui est pratique pour la maintenance et la réparation.
6.8. Système de détection intelligent multi-canaux
① En plus du contrôle normal du niveau de liquide de travail, des dispositifs de détection de niveau haut et bas et d'alarme sonore et lumineuse sont ajoutés pour prévenir les niveaux de liquide anormaux.
② La pression d'air de SMC au Japon est testée. Lorsque la pression d'air est inférieure à la valeur définie, l'équipement donne une alarme et s'arrête automatiquement.
