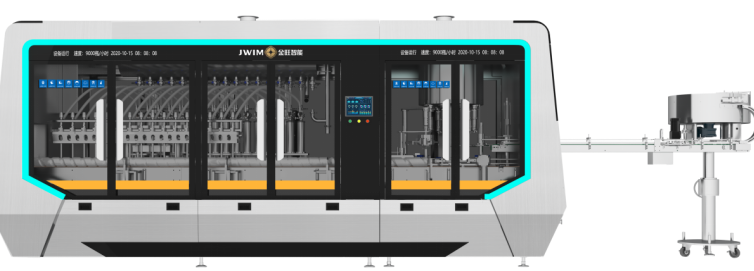

GX-16-8H machine de remplissage et de bouchonage
1.Introduction au projet
La machine de remplissage GX-16-8H est une structure en ligne.qui réalise une grande vitesse et une grande précision de remplissage.
La partie de fermeture est intégrée à l'alimentation du flacon, au fermeture, au fermeture et au déchargement du flacon et adopte une prise et un positionnement du capuchon pour le fermeture,qui n'affecte pas les bouteilles et les bouchons lors de la fermeture, et présente une efficacité de plafonnement élevée, un taux de passage élevé et un fonctionnement en douceur.
2.Dimension de la machine
3.Paramètres techniques
| 1 |
Vitesse de remplissage |
100 ml: ≤ 9000 bouteilles/heure 1000 ml: ≤ 4600 bouteilles/heure
*La capacité de production réelle varie selon la taille du produit, le matériau d'emballage et les caractéristiques du matériau.
|
| 2 |
Type de bouteille |
Diamètre de la bouteille Φ40-95 mm Hauteur de la bouteille 90-230 mm |
| 3 |
Spécification du bouchon |
Diamètre du capot Φ20-70 mm Hauteur du capot 15-40 mm |
| 4 |
Précision de mesure |
±2 g (100 ml); ±3 g (1000 ml)
*La précision de mesure varie en fonction des caractéristiques du matériau, du volume de remplissage et du dispositif d'alimentation.
|
| 5 |
Hauteur de l'ouverture de l'alimentation |
Pour les véhicules à moteur |
| 6 |
Diamètre de l'ouverture de l'alimentation |
Dn40 |
| 7 |
Diamètre extérieur de la tête de remplissage |
Φ18 mm |
| 8 |
Diamètre intérieur minimum |
≥ Φ22 mm |
| 9 |
Pression de l'air |
00,6-0,8 MPa |
| 10 |
Source d'énergie |
- 380 V 50 Hz/7,5 kW |
| 11 |
Le poids |
~3500Kg |
| 12 |
Dimension globale |
La taille de l'appareil est de 5310 × 1790 × 2437 mm. |
4.Configuration électrique
| NT: préférence |
Nom |
Marque |
|
| 1 |
PLC |
- Je ne sais pas. |
|
| 2 |
Écrans tactiles |
- Je ne sais pas. |
|
| 3 |
Invertisseur |
- Je ne sais pas. |
|
| 4 |
Système de servo |
- Je ne sais pas. |
|
| 5 |
Cylindre |
Les États membres doivent communiquer à l'autorité compétente les informations suivantes: |
|
5.Processus de travail
6.Avantages
6.1Valeur élevée:l'ensemble de la machine prend la forme d'un rail à grande vitesse,et l'état de fonctionnement (données) est présenté en temps réel,qui est belle et généreuse, avec un fort sens de la technologie et de haute qualité.
6.2Une grande polyvalence:largement utilisé dans les produits agrochimiques, les produits chimiques fins, les produits chimiques quotidiens, les engrais, les huiles et autres industries 50-1000ml bouteille remplissage automatique et de filature.
6.3Vitesse élevée: adoption de la méthode de remplissage automatique par immersion,le produit termine le remplissage au cours du processus de déplacement, ce qui réduit considérablement le temps d'arrêt de l'ensemble du processus de remplissage, et la tête de remplissage entre automatiquement dans la bouteille pour le remplissage,sans débordement de matières.
6.4 Deux servo-moteurs entraînent le mécanisme de remplissage vers le haut, vers le bas, vers la gauche et vers la droite afin d'assurer la cohérence du processus de remplissage sans s'arrêter.
6.5Précision de remplissage élevée:Jinwang adopte le contrôle de programmation PLC,une courroie synchrone à servo-moteur + un mécanisme de levage à vis stable,qui assure une grande précision de la course du mouvement du piston et réalise un remplissage précis.
6.6 Machine de remplissageconception de l'arc du fond de la boîte de matériaux, afin de s'assurer que le déversement de matières est propre, pas d'impasse, pas d'accumulation de matières.
6.7Anti-pollution croisée:L'unité de remplissage adopte la structure d'un cylindre de décapage, qui peut vider complètement le matériau dans le cylindre, évitant ainsi efficacement la pollution croisée du matériau.
6.8De haute qualité:le capuchon à vis augmente la fonction deremplissage d'azote submergé, isolant les matières contenues dans la bouteille et le contact avec l'air, prolongeant ainsi la durée de conservation du produit.(Cette fonction est facultative)
6.9Taux élevé de plafonnement:le capot prend la forme d'une pince avec couple magnétique réglable pour garantir que le couple du produit fini est conforme à la norme.
6.10Commutation rapide:le bouchon à vis adopte une conception de moule rapide, le remplacement du moule sans outils, le remplacement des spécifications est plus pratique et rapide.
