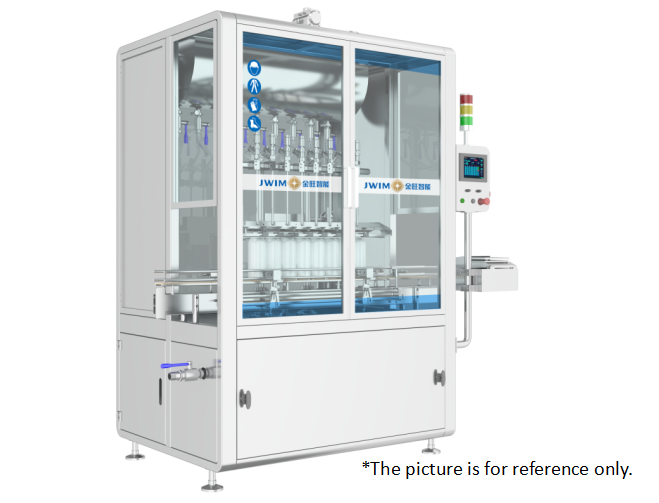

Machine de remplissage de pesticides avec dimensions d'entrée optimisées pour une alimentation fluide des matériaux et des performances de remplissage constantes

3.Paramètres techniques

1	Capacité de remplissage	Bouteille de 100 ml ≤3200 BPH Bouteille de 500 ml ≤1500 BPH Bouteille de 1000 ml ≤ 1000 BPH *eau comme support, varie selon la taille du produit, le matériau d'emballage, les caractéristiques du matériau, etc.
2	Bouteilles appliquées	Bouteille ronde:Φ40-95 mm Hauteur de la bouteille 80-230 mm
3	Remplissage précis	Le produit doit être présenté à l'essai dans une quantité suffisante pour que le produit soit identifié comme étant conforme à l'état de l'animal. *La précision de mesure varie selon les caractéristiques du matériau, la quantité de remplissage et le dispositif d'alimentation
4	Hauteur de l'entrée	Pour les véhicules à moteur
5	Diamètre d'entrée	Φ35 mm
6	Dimension extérieure de la buse de remplissage	Φ12 mm
7	Cou de bouteille minimum	≥ Φ16 mm
8	Source d'air	00,6-0,8 MPa
9	Source d'énergie	- 380 V 50 Hz/0,7 kW
10	Dimension extérieure:	1695 × 970 × 2430 mm ((L × W × H)
11	Le poids	Environ 500 kg.









4.Configuration électrique

Nombre de personnes	Nom	Marque
1	PLC	- Je ne sais pas.
2	Écran tactile	- Je ne sais pas.
3	Convertisseur de fréquence	- Je ne sais pas.
4	Compte de la photoélectricité	Je suis malade.
5	Appareil de commutation	- Je ne sais pas.
6	Commutateur de pression	Le SMC
7	Cylindre	FTEC
8	Valve électronique	FTEC
9	Le bouton	- Je ne sais pas.
10	Feu d'alarme	- Je ne sais pas.
11	Coupeur	- Je ne sais pas.



5.Processus de travail

6.Avantjournée

6.1 Il est largement utilisé pour le remplissage automatique de bouteilles de 50 à 1000 ml dans les industries vétérinaire, chimique fine, chimique quotidienne, engrais, pétrole et autres.

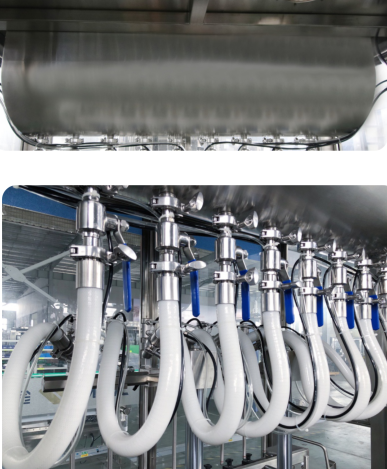

6.2 La boîte de matériau est conçue avec un fond en arc circulaire, et le matériau est drainé plus complètement, et il n'y a pas d'angle mort pour le nettoyage.qui est pratique pour le démontage et le nettoyage; la boîte de matériau contient une boule de nettoyage, ce qui est plus pratique pour le nettoyage.

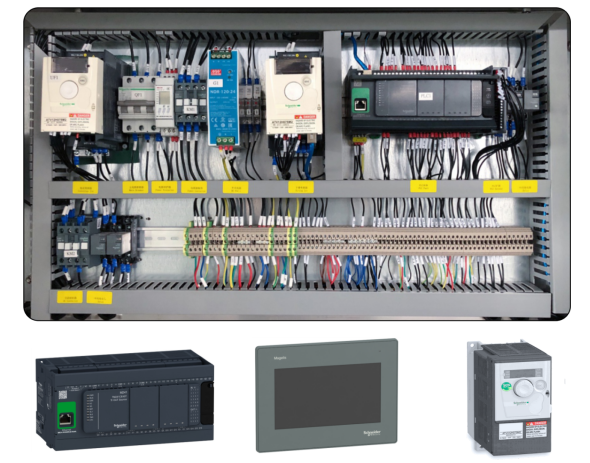

6.3 Le système de commande électrique adopte la configuration Schneider, système de commande électrique intégré, plus stable et fiable, sûr et écologique, faible consommation d'énergie.

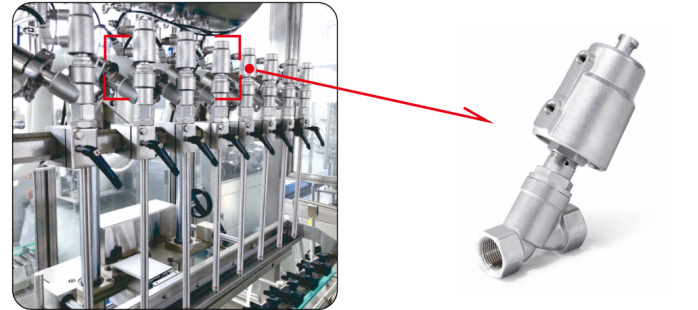

6.4.En utilisant une soupape de siège de coulée de précision intégrale ESG de Qingdao,l'apparence est exquise et exquise, la longue durée de vie est facile à installer, la dose de remplissage est stable, durable et fiable.

6.5Système électronique de pesage, réglage de la posologie effectué avec un seul bouton (cette fonction est facultative)

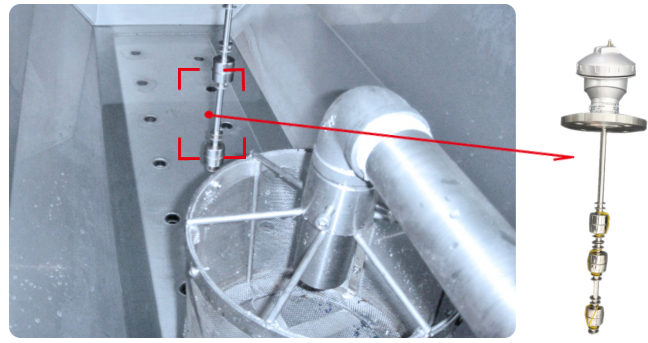

6.6.Le tuyau d'alimentation est équipé d'un filtre amovible-écranpour empêcher la soupape de remplissage d'affecter la précision de remplissage et la durée de vie de la soupape en raison d'impuretés.,des dispositifs de détection du niveau de liquide élevé et bas ainsi que des alarmes sonores et lumineuses sont ajoutés pour prévenir des niveaux de liquide anormaux.

6.7La machine entière est en acier inoxydable SUS304 de haute qualité,Le revêtement extérieur en acier inoxydable et le couvercle de porte en verre trempé scellent le corps de la machine, qui est mieux adapté à l'environnement de production agrochimique.La sortie d'air réservée au-dessus de la tête de remplissage a un diamètre de Φ (120 mm), qui peut être connecté au système d'induction d'air de l'usine pour décharger les gaz résiduels générés lors du processus de remplissage.
