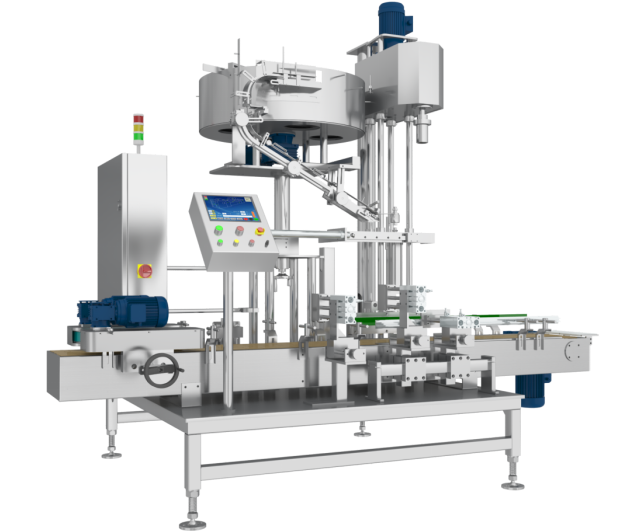

Machine de bouchage automatique à tête unique FX-1D
1. Introduction
Cette machine se compose d'un mécanisme de transfert de bouchon, d'un mécanisme de préhension et de bouchage, d'un mécanisme de convoyage et d'un système de contrôle.
La machine entière est simple dans sa structure, facile à régler et convient au bouchage automatique de fûts de 5 à 30 L.
2.Paramètres techniques
| 1 |
Capacité de production |
≤500 BPH
*La capacité réelle varie en fonction de la taille du produit, du matériau d'emballage, des caractéristiques du matériau, etc.
|
| 2 |
Taux de qualification |
99,9% |
| 3 |
Type de fût applicable |
Min : 200×140×320 mm Max : 290×260×410 mm |
| 4 |
Spécification du bouchon de bouteille |
Φ35-75 mm H20-40 mm
*Il est recommandé que la hauteur du couvercle ne dépasse pas le diamètre du couvercle
|
| 5 |
Pression d'air |
0,6~0,8 MPa |
| 6 |
Source d'électricité |
~220V 50Hz |
| 7 |
Puissance |
1,2 KW |
| 8 |
Poids |
700 Kg |
| 9 |
Dimension globale |
2495×1500×2150 mm (L×l×H) |
3.Configuration électrique
| SN |
Nom |
Marque |
|
| 1 |
PLC |
Schneider |
|
| 2 |
Écrans tactiles |
Schneider |
|
| 3 |
Onduleur |
Schneider |
|
| 4 |
Optoélectronique de comptage |
Sick |
|
| 5 |
Alimentation à découpage |
Schneider |
|
| 6 |
Pressostat |
SMC |
|
| 7 |
Vérin pneumatique |
FTEC/AIRTAC |
|
| 8 |
Électrovanne |
FTEC |
|
| 9 |
Boutons |
Schneider |
|
| 10 |
Disjoncteur |
Schneider |
|
4.Processus de travail
① Bouchage (bouchage de type plateau tournant, bouchage positif dans la rainure de bouchage, bouchage négatif renvoyé au dispositif de bouchage)
② Entrée dans le fût (avant d'entrer dans le bouchon rotatif, utilisation d'une courroie pour serrer le fût et le faire entrer dans le
fût par fût)
③ Préhension du couvercle (utilisation d'un moule pour racler le couvercle vers la pince sous la pince à trois mâchoires
pour saisir la forme du couvercle, prêt à faire pivoter le couvercle)
④ Bouchage (utilisation d'un moule de positionnement pour le bouchage)
⑤ Déchargement du fût (fin du bouchage, le fût sort de l'équipement)
5. Type de fût applicable
Largement utilisé dans les industries agrochimiques, chimiques fines, chimiques quotidiennes, engrais, huiles et autres pour le bouchage automatique de fûts carrés et plats de 5 à 30 L.
6. Avantage
6.1 La machine entière adopte une configuration Schneider française, un système de contrôle électronique intégré, plus stable, fiable, sûr, écologique, à faible consommation d'énergie.
6.2 Dispositif de bouchage extra-large, facile à régler le bouchage, adapté à tous les types de bouchons universels.
6.3 Haute précision : bouchage par moteur indépendant, couple réglable sans endommager le bouchon, assurant un couple de bouchage constant et un taux de réussite élevé.
