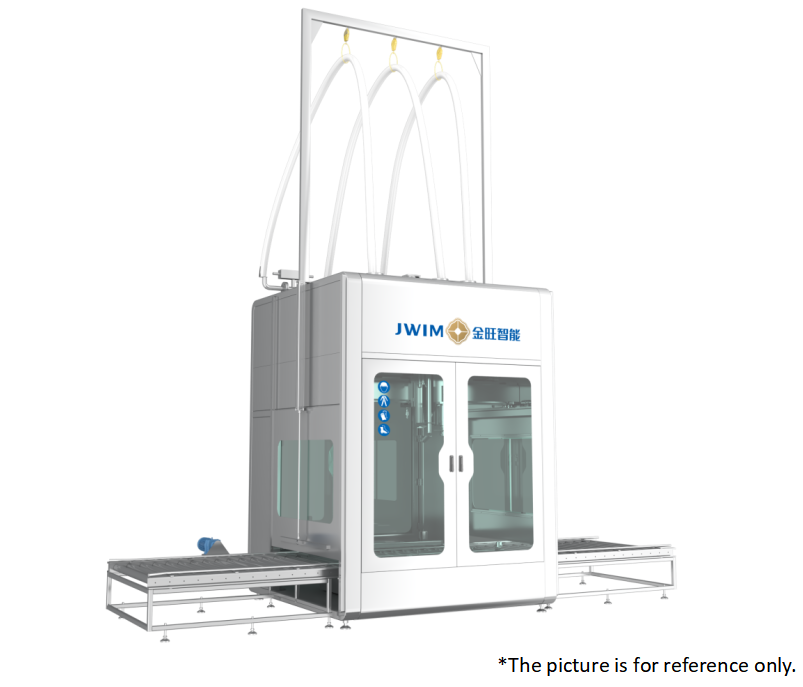

Machine de remplissage de pesticides avec positionnement visuel pour le remplissage et le couvercle précis de divers récipients liquides

GXT1000-4CKVisuelSrechercheFmalade& Capplication Machine

1.Introduction

Cet équipement adopte une méthode d'adressage visuel pour le positionnement de l'embouchure du baril, une conception de structure hautement automatique, intégrant le déchargement, le remplissage et le bouchage des bouchons dans une seule machine, ce qui réduit considérablement l'intensité de travail des opérateurs et la pollution de l'environnement. Il peut répondre aux besoins de remplissage automatique de nombreux types de liquides et peut répondre au remplissage de liquides non moussants et moussants.

Il adopte une méthode de pesée pour surveiller le volume de remplissage actuel en temps réel et un retour au contrôleur, qui émet des signaux de contrôle de remplissage rapides et lents en fonction des données définies pour réaliser un remplissage rapide et précis pour des spécifications de remplissage plus importantes.

2.Informations sur le conteneur de remplissage

3.Informations sur le conteneur de remplissage

4.Paramètres techniques

*①La précision indiquée est la précision des tests d'eau avant que l'équipement ne quitte l'usine,

La précision de remplissage réelle varie en raison de la viscosité du matériau du client, de la température, de la stabilité de la pression entrante et d'autres conditions du site.

* ② Capacité étiquetée en fonction de l'équipement avant de quitter l'usine pour tester la capacité de l'eau,

La vitesse de remplissage réelle en raison de la pression du tuyau entrant sur le site du client et de la taille du débit. La vitesse de remplissage réelle varie en fonction de la pression du pipeline entrant sur le site du client, de la taille du débit, de la viscosité du matériau et de la mousse.

Le remplissage à la surface du liquide et le remplissage sous la surface du liquide, le remplissage au fond du baril et d'autres exigences de configuration affecteront également la capacité réelle.
5.Configuration électrique

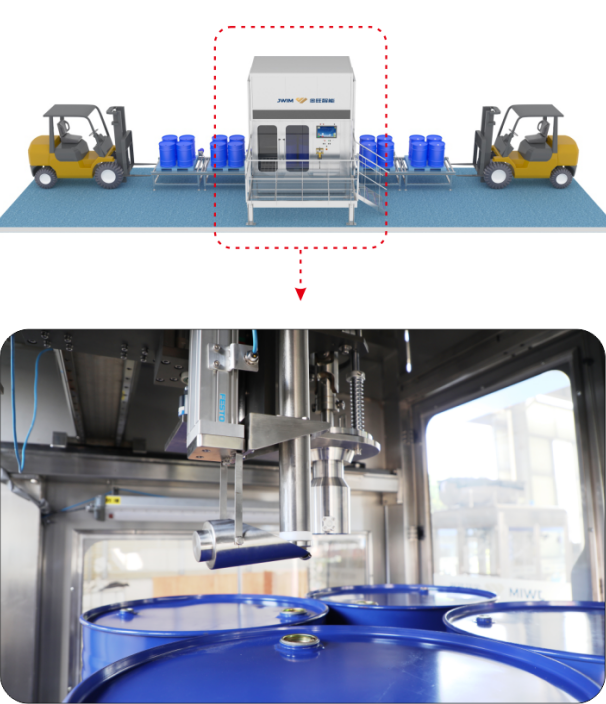

6.200L —— Mode de remplissage

Une palette de quatre fûts vides dans le positionnement de la machine de remplissage, recherche automatique visuelle de l'embouchure pour décharger le bouchon, tête de remplissage automatique, tête de remplissage vers le bas, plus rapide, plus lent, jusqu'au nombre de vannes d'arrêt, montée de la tête de remplissage, recherche automatique de l'embouchure du bouchon, fûts pleins, fûts vides.

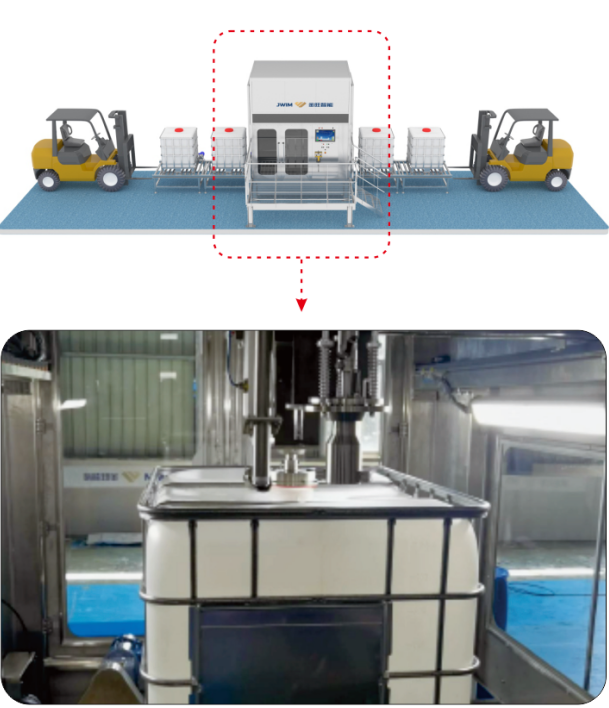

7.Tambour d'une tonne—— Mode de remplissage

Une palette de barils vides simples dans le positionnement de la machine de remplissage, recherche automatique visuelle de la bouche pour décharger le bouchon, tête de remplissage automatique, tête de remplissage vers le bas, plus rapide, plus lent, jusqu'à la quantité de vanne d'arrêt, montée de la tête de remplissage, recherche automatique de la bouche du bouchon, barils pleins hors des barils, barils vides dans.

8.
Avantage

8.1Haute précision :Adopter un système de pesage et de remplissage(cellule de pesée américaine METTLER TOLEDO) pourassurer la haute précision du remplissage et de la mesure.

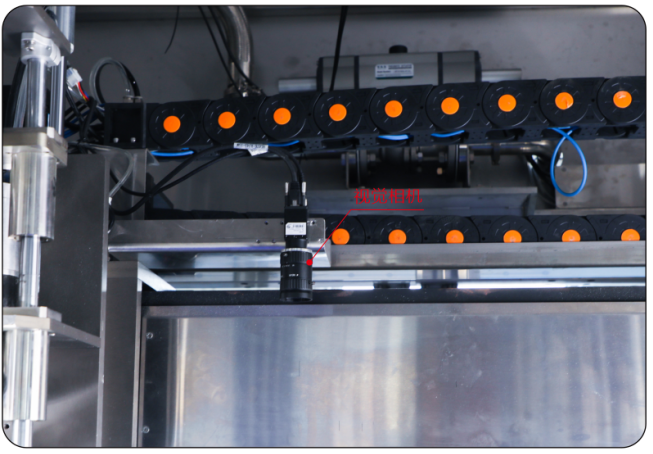

8.2Positionnement visuel et adressage :un seul baril ou une palette de quatre barils dans la station de remplissage, à travers la caméra industrielle pour trouver la bouche pour retirer le bouchon, remplir, boucher.

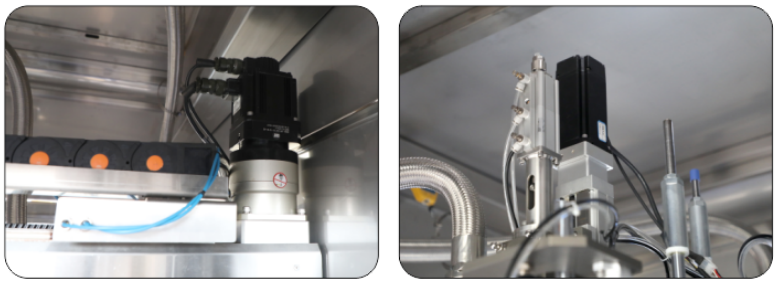

8.3Positionnement précis :la translation horizontale et verticale et le levage de la tête de remplissage sont contrôlés par des servomoteurs pour assurer le taux de réussite global.

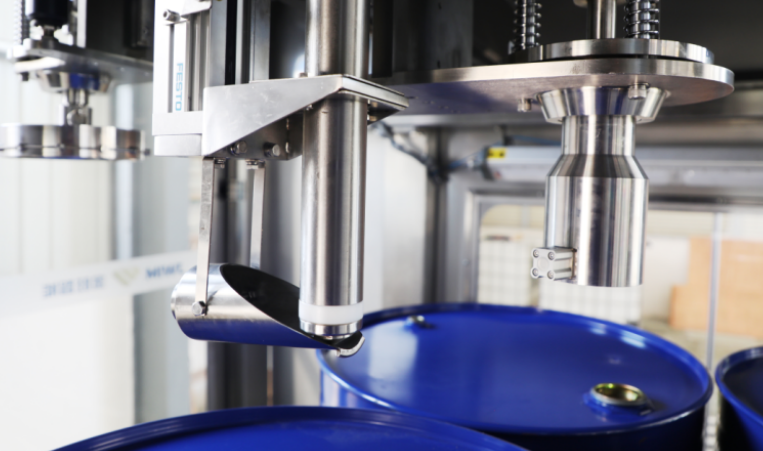

8.4Large applicabilité :le remplissage et le bouchage adoptent une structure une à deux, c'est-à-dire une tête de remplissage, une tête de bouchage pour fût de 200 L et une tête de bouchage pour fût d'une tonne, qui peuvent répondre aux exigences de chaque type de fût.

8.5Pas de gouttes :Une fois le remplissage terminé, le gobelet de réception de liquide collecte automatiquement les matières résiduelles sur la tête de remplissage pour garantir qu'il n'y a pas de gouttes dans le système de remplissage.

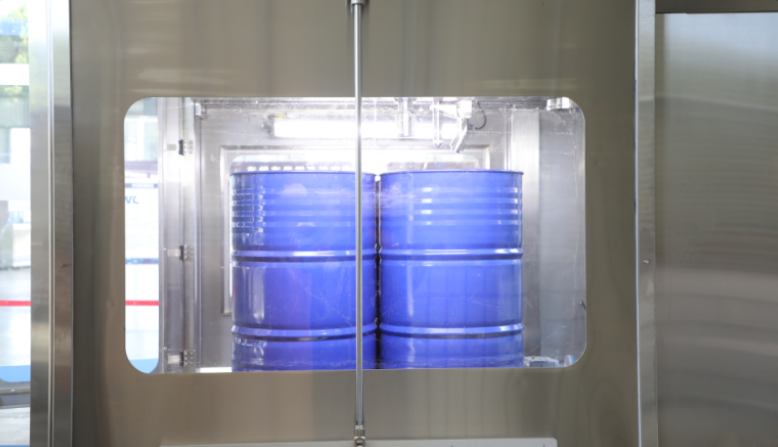

8.6Porte coulissante automatique :lorsque le tambour vide est transporté sur le rouleau de tambour, la porte coulissante s'ouvre automatiquement et le tambour vide est transporté vers la station de recherche automatique de bouche.

8.7 Adopter une vitesse de remplissage rapide et lente pour garantir la précision du dosage sans affecter la vitesse de remplissage globale. Avec le mécanisme de plongée du module, il adopte un remplissage sur ou sous la surface du liquide, adapté au remplissage de matériaux non moussants ou légèrement moussants.

8.8 La tête de remplissage adopte la fonction d'alarme de frappe du baril, qui rappelle au personnel de terrain de s'ajuster à temps ; la tête de bouchage est conçue avec un tampon flexible et une recherche de bouche à positionnement automatique, ce qui améliore efficacement le taux de réussite du bouchage.

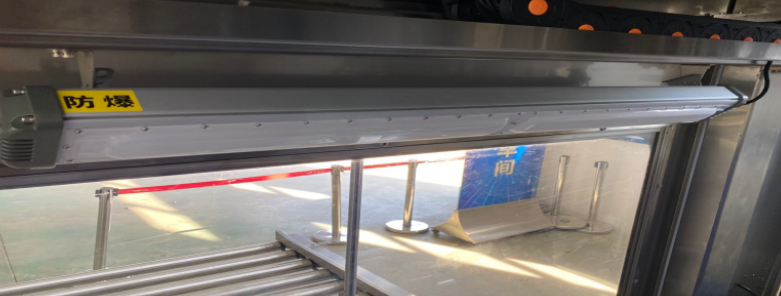

8.9 La machine principale est équipée d'un éclairage antidéflagrant, ce qui permet au personnel de travailler la nuit tout en répondant aux exigences antidéflagrantes.

8.10 La machine entière adoptele dernier système de contrôle électrique Schneider,avec un contrôle stable et une consommation d'énergie relativement faible.
