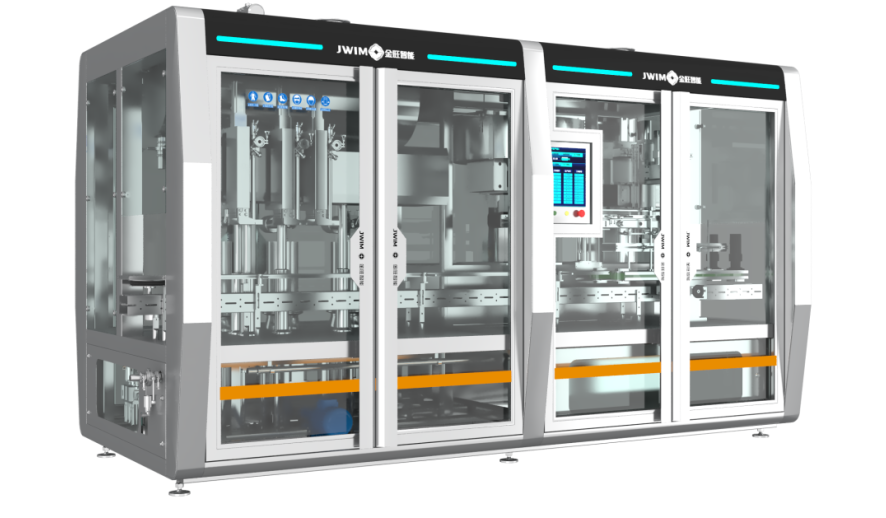

GXG-3-1K SuivezLeMachine de remplissage et d'enveloppe
1.Introduction au projet
La machine de remplissage et d'emboutissage GXG-3-1K est une structure en ligne.qui réalise une grande vitesse et une grande précision de remplissage.
La section de couvercle intègre l'alimentation, le couvercle, le couvercle et le déchargement de la bouteille, et adopte le couvercle de mouvement suivant, qui n'a pas de dommage pour les bouteilles et les couvercles dans le processus de couvercle,et a une efficacité de plafonnement élevée, un taux de réussite élevé et un fonctionnement en douceur.
2.Dimension de la machine
3.Paramètre techniques
| 1 |
Vitesse de remplissage |
5L: ≤ 1000 BPH
*La capacité varie selon le produit, le tambour et les caractéristiques du produit
|
| 2 |
Type de bouteille |
Bouteille ronde: diamètre Φ80-140 mm Hauteur: 140-340 mm
Bouteille carrée plate: L 80-140 mm, W 80-200 mm, H 140-340 mm
|
| 3 |
Spécification du bouchon |
Diamètre Φ20-70 mm, hauteur du capot 20-40 mm
* La hauteur recommandée du capot ne doit pas dépasser le diamètre du capot.
|
| 4 |
Précision de mesure |
≤ ± 5 g (5 L)
*La précision de mesure varie en fonction des caractéristiques du matériau, du volume de remplissage et du dispositif d'alimentation.
|
| 5 |
Hauteur de l'ouverture de l'alimentation |
Pour les véhicules à moteur |
| 6 |
Diamètre du port d'alimentation |
Dn50 |
| 7 |
Pression de l'air |
00,6-0,8 MPa |
| 8 |
Énergie |
- 380 V 50 Hz / 11 kW |
| 9 |
Dimension globale |
4175 × 1490 × 2150 mm ((L × W × H) |
4.Configuration électrique
| NT: préférence |
Nom |
Marque |
|
| 1 |
PLC |
- Je ne sais pas. |
|
| 2 |
Indicateur HMI |
- Je ne sais pas. |
|
| 3 |
Invertisseur |
- Je ne sais pas. |
|
| 4 |
Système de servo |
- Je ne sais pas. |
|
| 5 |
Cylindre |
Les États membres doivent communiquer à l'autorité compétente les informations suivantes: |
|
5.
Avantages
5.1Une grande polyvalence:largement utilisé dans l'agrochimie, les produits chimiques fins, les produits chimiques quotidiens, les engrais, les huiles et autres industries 1-5L bouteille remplissage automatique et filage.
5.2Vitesse élevée:en adoptant un remplissage automatique après remplissage, le produit achève le remplissage dans le processus de déplacement sans arrêter et secouer le liquide.
5.3Haute stabilité:Les deux servo-moteurs entraînent le mécanisme de remplissage à monter et descendre, à droite et à gauche, afin d'assurer la cohérence du processus de remplissage sans s'arrêter.
5.4Le tuyau de décharge adopte un tuyau de fil d'acier en silicone vulcanisé au platine professionnel,La soupape de remplissage adopte une soupape professionnelle à trois voies, remplissant sans goutte.
5.5Amélioration de la qualité des produits:L'adoptioncontrôleur de module de mouvement importépour contrôler la méthode de couverture suivante, la couverture est plus stable, le processus est continu, aucun liquide agitant, aucune contamination de l'embouchure de la bouteille, de la bouteille et du convoyeur,améliorer la qualité et la capacité des produits.
5.6 Adoptionune résistance à l'usure d'environ 0,8 MPa,qui rend le positionnement de la bouteille plus précis et assure un taux élevé de couverture qualifiée.
5.7 En adoptant un attrape-caps spécial pour attraper le capuchon, le couple de capuchon est réglable.éliminer la lésion du capuchon pendant le processus de couverture.
5.8 L'ensemble de la machine adoptele dernier système de commande électrique Schneider, avec un contrôle stable et une consommation d'énergie relativement faible.
