LP-200FMachine automatique de déchiffrement de bouteilles
1. Introduction
La machine à trier les bouteilles LP-200F entièrement automatique est constituée d'une machine de chargement des bouteilles, d'un tourne-disque de tri des bouteilles, d'un composant de retrait des bouteilles, d'un composant de tri des bouteilles,un composant pour verser et retirer les bouteilles, une boîte électrique, et un écran tactile.
Un grand nombre de bouteilles désorganisées sont placées dans la plaque tournante de tri des bouteilles par l'alimentateur de bouteilles et transportées à la zone de tri des bouteilles par la bande transporteuse,de sorte que les bouteilles puissent être transportées verticalement à la bande transporteuse de l'utilisateurCe modèle utilise un contrôle de servo-moteur pour le tri et la distribution des bouteilles, ce qui est stable et fiable.
2.

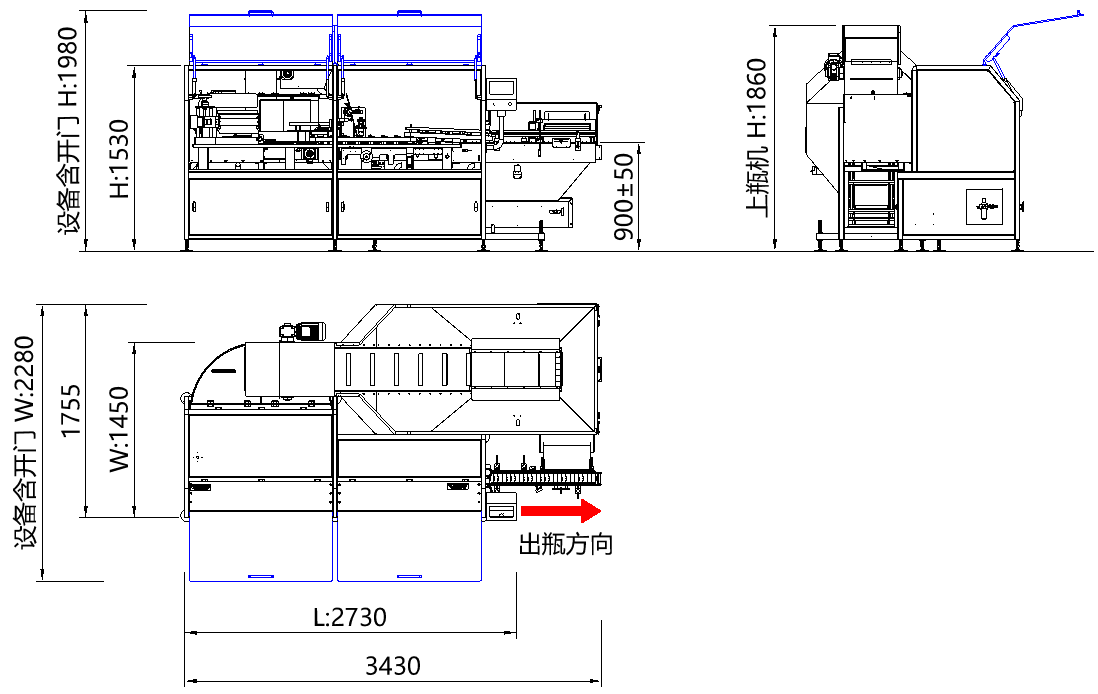

Dessin de la dimension de l'équipement
3.Paramètres techniques
|
1
|
Vitesse du flacon UJe suis désolé.R
|
50 ml: ≤ 12000bouteilles/h;250 ml: ≤ 9000bouteilles/h
1000 ml: ≤ 6600bouteilles/h
*La capacité réelle varie en fonction de la taille du produit, du matériau de l'emballage, etc.
|
|
2
|
Taille du flacon
|
Bouteilles rondes, plates et carrées:DiamètreΦ40 à 95 mmTaille80-240 mm
|
|
3
|
GcommePrésurgence
|
00,6-0,8 MPa
|
|
4
|
Source d'énergie
|
~220 V 50 Hz/1,98 kW
|
|
5
|
Dimension extérieure(incluentmachine pour alimentation des bouteilles)
|
3430 × 1755×1860 mm(Je suis désolé.)
|
|
6
|
Dimension extérieure(excluremachine pour alimentation des bouteilles)
|
2730 × 1450 × 1530 mm(Je suis désolé.)
|
|
7
|
Le poids
|
730 kg+189 kgmachine pour alimentation des bouteilles)
|
4.Configuration électrique
|
N.B.
|
Nom
|
Les marques
|
Les commentaires
|
|
1
|
Contrôleur programmable
|
- Je ne sais pas.
|
|
|
2
|
Écran tactile
|
- Je ne sais pas.
|
|
|
3
|
Convertisseur de fréquence
|
- Je ne sais pas.
|
|
|
4
|
Capteur de comptage
|
Je suis malade.
|
|
|
5
|
Commutateur d' alimentation
|
- Je ne sais pas.
|
|
|
6
|
Commutateur de solénoïde
|
FTEC
|
|
|
7
|
Coupeur
|
- Je ne sais pas.
|
|
|
8
|
Relais intermédiaire
|
- Je ne sais pas.
|
|
|
9
|
Feu d'alarme
|
- Je ne sais pas.
|
|
|
10
|
Ventilateurs
|
Le SUNON
|
|
5.Taille de bouteille applicable
Largement utilisé dans les produits agrochimiques,vétérinaire,produits chimiques fines, produits chimiques quotidiens, engrais, pétrole et autres industries bouteilles 50-1000ml bouteille automatiquedéchiffreur.
6.Flux de processus
1BotTle chargementles bouteilles passent par la machine de chargement des bouteilles dans la bouteilledéchiffrercarrosserie)

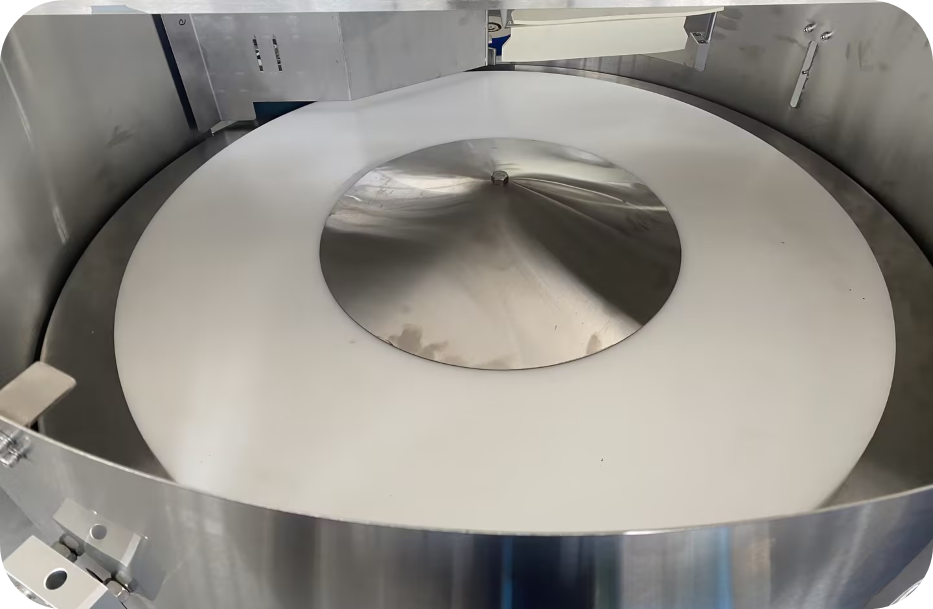

②Bouteillelivraison(un tourne-disque circulaire alimente les bouteilles à la station de manutention des bouteilles, qui peut être utilisé pour différents diamètres de bouteille en augmentant ou en diminuant la courroie dans le plateau tournant)
③Frapper la bouteille (rejeter les bouteilles qui se chevauchent pour faciliter le tri des bouteilles)
④Accrocher la bouteille (utilisez le dispositif d' accrocher la bouteille pour maintenir le crochet de la bouteille en position verticale avec la bouche de la bouteille tournée vers l' avant)
⑤Bouteilles debout (le fond de la bouteille tourné vers l'avant pour relever la bouteille avec le mécanisme de debout de la bouteille)
⑥La bouteille d'alimentationà droitela bouteille est transportée à la station de remplissage par le convoyeur)
⑦Rejeter les bouteilles inversées (détecter s'il y a des bouteilles inversées par photo-Le dispositif d'inversion mécanique rejette automatiquement les bouteilles dans la trémie supérieure de la bouteille.
. Avantages
7.1.Ce modèle utilise un contrôle de servo-moteur pour le tri et la distribution des bouteilles, qui est stable, fiable et a un bon effet de tri des bouteilles.
7.2.Une grande universalité:Le changement de spécifications ne nécessite pas de changer de moule, ce qui rend les ajustements pratiques et rapides.Il suffit de changer le nombre de courroies à l'intérieur de la plaque tournante et ajuster la courroie de tri de bouteille pour voir la largeur.
7.3.Dispensation plus stable des bouteilles:La conception inclinée de la courroie de distribution réduit la force tampon de la bouteille lorsqu'elle est inclinée à un angle approprié par rapport à une structure horizontale,ce qui le rend moins sujet au renversement des bouteilles.
7.4.Fonction d'alimentation automatique par bouteille: La fonction d'alimentation automatique de la bouteille n'a besoin que de verser la bouteille dans l'ascenseur de la bouteille, et la plaque tournante est équipée d'une photoélectricité de détection,afin de réaliser l'alimentation automatique en bouteille lorsque la bouteille est insuffisante, arrête l'alimentation par bouteille quand la bouteille est suffisante, quand il n'y a pas de bouteilles dans l'ascenseur de bouteille, il alarme automatiquement sans intervention manuelle.
7.5.Avec harmonisation de la photoélectrique:Lorsque la bouteille du convoyeur à bande arrière est congestionnée, mettre la bouteille en pause; lorsque le convoyeur à bande arrière est lisse, remettre la bouteille,pour réaliser la connexion parfaite avec l'équipement d'emballage du canal arrière, peut réaliser l'ensemble de la machine opération sans pilote.
7.6En fonction de la situation, il peut être équipé d'un dispositif de soufflage ou d'un dispositif mécanique de rejet de bouteille:le dispositif de rejet renvoie automatiquement la bouteille inversée dans la trémie de collecte.( Cette fonction est facultative)
