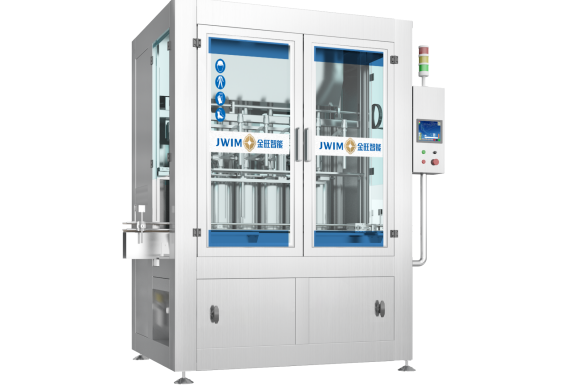

Name: Machine de remplissage de liquide à piston avec système de remplissage entraîné par servomoteur et contrôle PLC pour une sortie d'emballage cohérente
Brand: Jiangsu Jinwang Intelligent Sci-Tech Co., Ltd
SKU: CCG5000-6D
Price: 20000 USD
Availability: InStock

Maison > produits > Machine de remplissage liquide de piston >

Machine de remplissage de liquide à piston avec système de remplissage entraîné par servomoteur et contrôle PLC pour une sortie d'emballage cohérente

Machine de remplissage de liquide à piston avec servomoteur

Machine de remplissage liquide de contrôle de PLC

Système de remplissage à piston entraîné par servomoteur

Lieu d'origine:

Chine Jiangsu

Nom de marque:

JWIM

Numéro de modèle:

CCG5000-6D

Nous contacter

Demandez un devis

Détails du produit

Capacité:

1000ml : ≤1200 BPH 5000ml : ≤600 BPH

Taille de bouteille applicable:

Bouteille ronde : Taille de Φ80-140mm : appartement de 140-340mm/bouteille carrée : L : 80-200mm W :

Volume de remplissage:

1000 à 5000 ml

Précision de remplissage:

1000 ml : ±3 g 5000 ml : ±5 g

Taille de alimentation de produit:

2400mm

Dimension externe:

1995 × 1113 × 2610 mm (L × L × H)

Poids:

Au sujet de 2100kg

Conditions de paiement et d'expédition

Quantité de commande min

1 pièces

Prix

$20000PCS

Détails d'emballage

Caisse en bois

Délai de livraison

30 jours ouvrables

Conditions de paiement

LC, T/T

Capacité d'approvisionnement

1 pièces par mois

Produits connexes

Nous contacter

Contactez-nous maintenant

Description du produit

1.Introduction au projet

La machine de remplissage à piston intelligent CCG5000-6D est adaptée pour l'emballage de divers agents hydrauliques et de produits à haute viscosité.d'une capacité de sortie supérieure à 50 kVAIl adopte le contrôle PLC, l'interface homme-machine, et l'ensemble de la machine est facile à utiliser.

2.Dimension de la machine

3.Paramètres techniques

1	Capacité	1000 ml: ≤ 1200 BPH 5000 ml: ≤ 600 BPH *La capacité varie selon le produit, le tambour et les caractéristiques du produit.
2	Taille de bouteille applicable	Bouteille ronde: Φ80-140 mm Hauteur:140-340 mm Bouteille plate/carrée: L: 80-200 mm W: 80-140 mm H: 140-340 mm
3	Volume de remplissage	1000 à 5000 ml *La gamme de remplissage diffère des caractéristiques du produit et de l'alimentation du produit.
4	Remplissage précis	1000 ml: ± 3 g 5000 ml: ± 5 g *La précision varie selon le produit, le tambour et les caractéristiques du produit.
5	Hauteur d'alimentation du produit	2400 mm
6	Diamètre d'alimentation du produit	DN40
7	Diamètre de la buse de remplissage	Φ26 mm
8	Min Diamètre d'ouverture	≥ Φ30 mm
9	Pression de l'air	00,6-0,8 MPa
10	Source d'énergie	- 380 V 50 Hz/2,2 kW
11	Dimension extérieure	1995 × 1113 × 2610 mm ((L × W × H)
12	Le poids	Environ 2100 kg

4.Configuration électrique

NT: préférence	Nom	Marque	En photo
1	PLC	- Je ne sais pas.
2	Indicateur HMI	- Je ne sais pas.
3	Invertisseur	- Je ne sais pas.
4	Système de servo	- Je ne sais pas.
5	Capteur de comptage	Je suis malade.
6	Commutateur de proximité	- Je ne sais pas.
7	Commutateur d' alimentation	- Je ne sais pas.
8	Indicateur de pression	Le SMC
9	Cylindre	FTEC
10	Valve électronique	FTEC
11	Le bouton	- Je ne sais pas.
12	Feu d'alarme	- Je ne sais pas.
13	Disjoncteur	- Je ne sais pas.

5.Processus de travail

Machine de remplissage de liquide à piston avec système de remplissage entraîné par servomoteur et contrôle PLC pour une sortie d'emballage cohérente

6.Avantages

6.1Il est largement utilisé pour le remplissage automatique de 1-5L agrochimique, chimique, engrais, produits de soins personnels, pétrole et autres industries connexes.

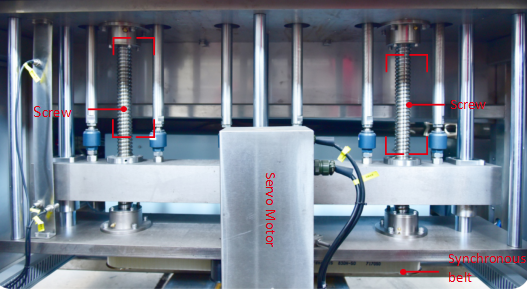

6.2. Jinwang utilise le contrôle PLC, le servo-moteur entraîne la ceinture synchrone + structure de levage de la tige à double vis stable pour assurer la haute précision du mouvement et du remplissage du piston.Les principaux fabricants étrangers d'emballages adoptent tous cette structureComparé à des produits similaires sur le marché, l'utilisation d'un moteur régulier + encodeur et d'une structure de transmission de chaîne.affectant la précision de remplissage et la stabilité de l'équipement.

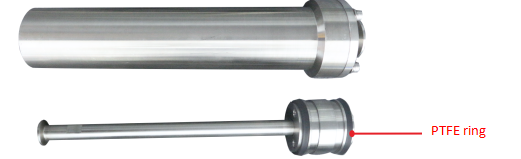

6.4Le PTFE avec de bonnes propriétés anti-corrosives convient aux matériaux corrosifs.

6.5Toute la machine utilise le cadre en acier inoxydable 304 qui a un effet anti-corrosion parfait.Le couvercle en acier inoxydable et la porte en verre durci empêchent l'air sale lors du remplissage de polluer l'environnementPendant ce temps, la sortie d'échappement de dimension Φ120 mm est réservée au sommet des lances de remplissage qui sont reliées ausystème de tirage induitpour les gaz d'épuisement.

6.6La machine utilise des composants de France Schneider, un système de contrôle central qui est stable, sûr, écologique et à faible consommation d'énergie.

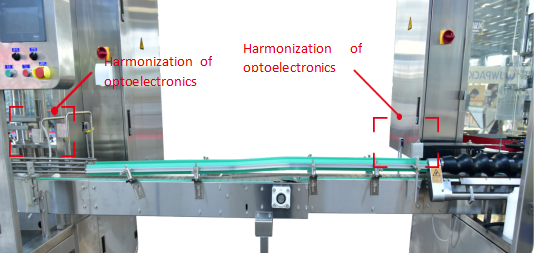

6.7La machine de remplissage ne se remplit pas en cas de pénurie de bouteilles.Lorsque la bouteille est bloquée en raison d' une mauvaise sortie de bouteille, il met automatiquement en pause la sortie de la bouteille et remplit la fonction de liaison avec l'équipement arrière.
