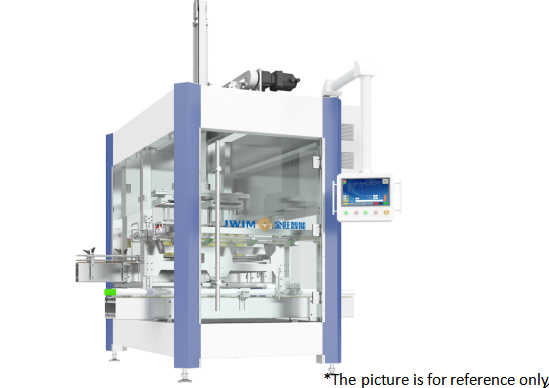

KZ-2TMachine automatique d'emballage de carton
1.Introduction au projet
Cette machine est adaptée au conditionnement automatique des bouteilles de verre rondes ou carrées et des bouteilles en plastique, réalisant un conditionnement secondaire entièrement automatique des boîtes de carton,qui peut être appliqué sur des cartons automatiques de produits embouteillés dans les produits agrochimiquesSelon la demande de capacité de production, il peut choisir un carton ou deux cartons.
2.Dimension de l'équipement
3.LeParamètres techniques
| 1 |
Vitesse d'emballage |
≤ 6 cartons/min (Emballés dans un carton sans plateau central)
≤ 8 cartons/min (Emballés dans deux cartons sans plateau central)
*La capacité réelle varie en fonction de la taille du produit, du matériau de l'emballage, etc.
|
| 2 |
Taille du carton |
L 300 à 500 mm W 200 à 400 mm H 100 à 300 mm |
| 3 |
Taille du flacon |
Φ40 à 95 mm H80 à 230 mm |
| 4 |
Taux de réussite |
990,9% |
| 5 |
Pression de l'air |
00,6-0,8 MPa |
| 6 |
Source d'énergie |
- 380 V 50 Hz/3,3 kW |
| 7 |
Limite de levage |
Levez le point le plus élevé au sol 3400mm |
| 8 |
Dimension extérieure |
Pour les véhicules à moteur à commande numérique, la valeur de l'échantillon doit être égale ou supérieure à: |
| 9 |
Le poids |
Environ 1200 kg. |
4.Configuration électrique
| N.B. |
Nom |
Les marques |
|
| 1 |
Contrôleur programmable |
- Je ne sais pas. |
|
| 2 |
Écran tactile |
- Je ne sais pas. |
|
| 3 |
Convertisseur de fréquence |
- Je ne sais pas. |
|
| 4 |
Système de servo |
- Je ne sais pas. |
|
| 5 |
Je compte, monsieur. |
Je suis malade |
|
| 6 |
Commutateur de proximité |
- Je ne sais pas. |
|
| 7 |
Commutateur d' alimentation |
- Je ne sais pas. |
|
| 8 |
Commutateur de pression |
Le SMC |
|
| 9 |
Cylindre |
FTEC/TAC aérien |
|
| 10 |
Commutateur de solénoïde |
FTEC/TAC aérien |
|
| 11 |
Le bouton |
- Je ne sais pas. |
|
| 12 |
Feu d'alarme |
- Je ne sais pas. |
|
| 13 |
Coupeur |
- Je ne sais pas. |
|
5.Processus de travail
6.Avantages
6.1Économies de coûts de production:économiser de la main-d'œuvre, améliorer l'efficacité de la production, peut remplacer 2-3 travailleurs en carton.
6.2Large gamme d'applications:Convient pour les bouteilles en plastique en carton, les bouteilles en verre, les bouteilles en aluminium, les cartons et autres matériaux d'emballage.

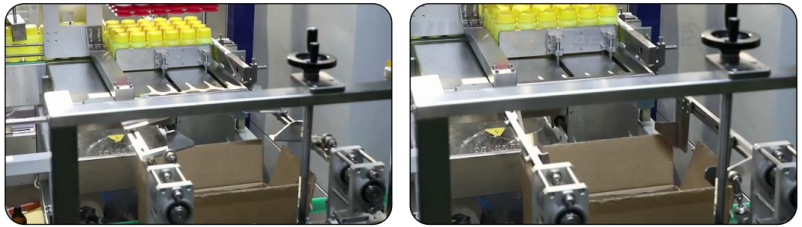

6.3 En adoptant un mécanisme automatique de support de carton, la plage de support de carton peut être ajustée et le processus de chargement des boîtes est plus fiable.

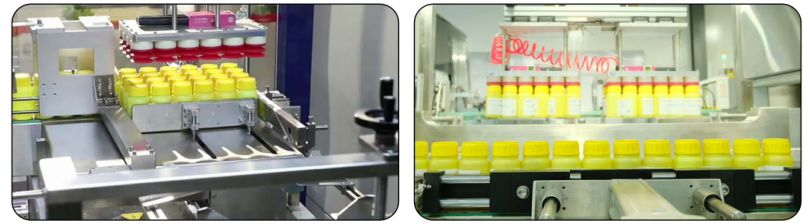

6.4 Adoption d'une plaque de serrage avant et arrière pour serrer et pousser, sans chute de bouteille, positionnement plus précis.

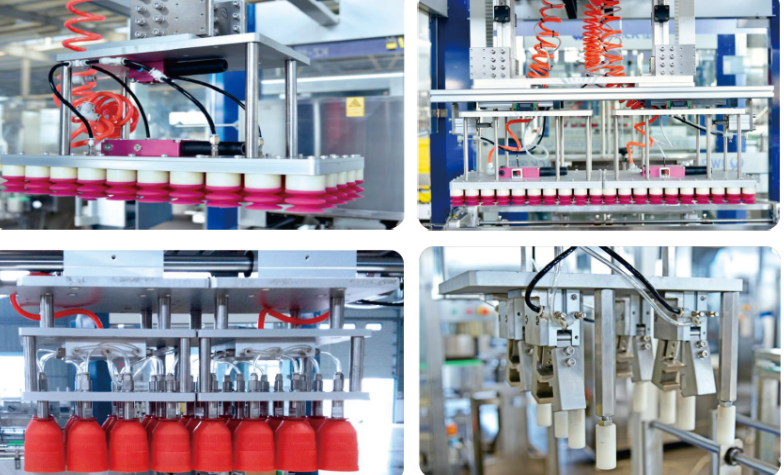

6.5Facile à régler les spécifications:En remplaçant différents moules en carton (grippe à bouteille, sucette, grippe, etc.) par une connexion rapide, le cahier des charges peut être rapidement changé.Le propriétaire est tenu de fournir des bouteilles, des bouchons et des cartons assortis, et notre société est tenue de fabriquer les moules de carton selon les matériaux d'emballage et les cartons.

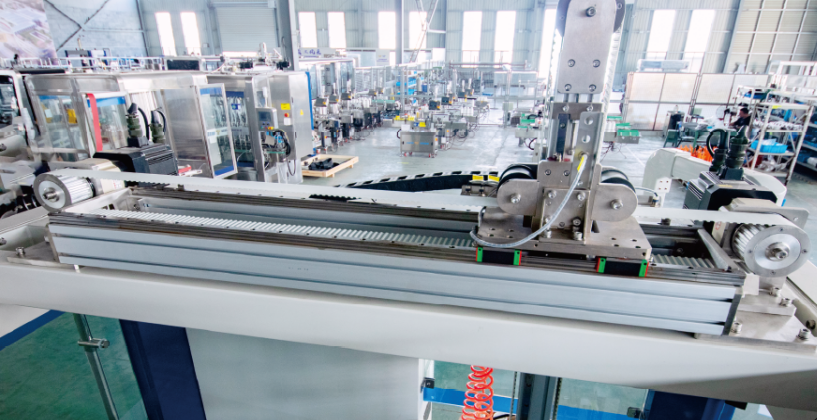

6.6un mécanisme de mouvement "en forme de croix" à double servo pour réaliser le ramassage et le chargement des bouteilles,Une conception brevetée, un réglage flexible et pratique.

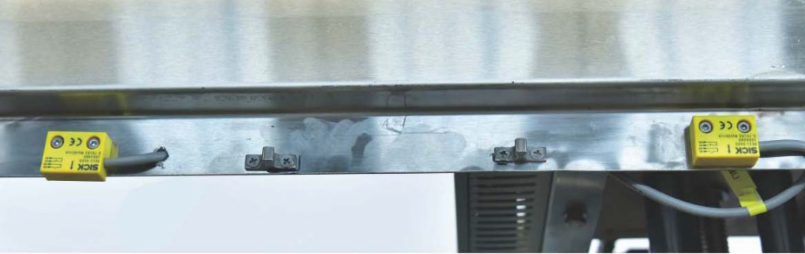

6.7équipement pour augmenter l'interrupteur de la porte de sécurité,ouvrir la porte pour s'arrêter lors de la production, pour protéger la sécurité du personnel et de l'équipement.(Cette fonction est facultative
6.8 L'ensemble du système de commande électrique de l'équipement adopte uniformément la configuration française Schneider, avec une bonne compatibilité et une faible consommation d'énergie,assurer la stabilité et la fiabilité des équipements.
