Lieu d'origine:
Chine
Nom de marque:
JINWANG
Certification:
CE,ISO9001,ISO18000,ISO14000
Numéro de modèle:

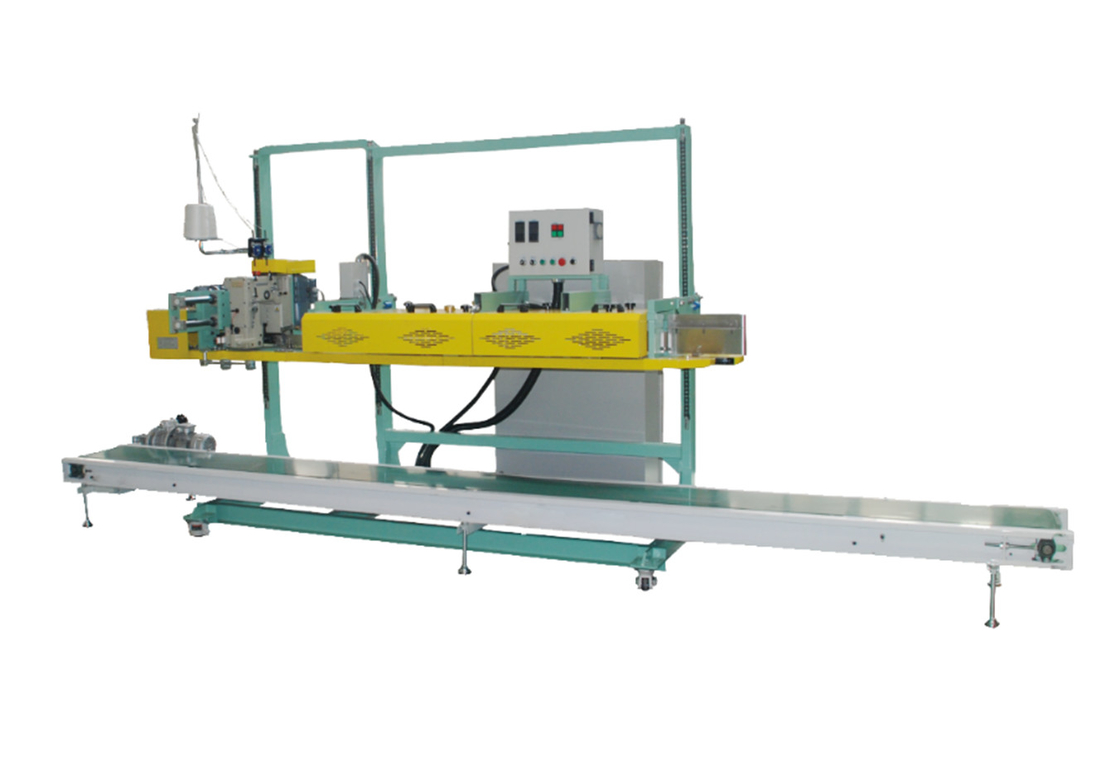

JW-BZR-3 machine à coudre à l'étanchéité thermique et au pliage
Je ne sais pas.WfourneauB. PouragH estmangerSétalonUneetFvieillissementSécoulementMl'achine
1.Introduction au projet
Cette unité utilise un régulateur, un régulateur de vitesse de conversion de fréquence du moteur,et dispositif de détection du système de chauffage pour former le corps principal du système de commande afin d'obtenir un contrôle coordonné de l'ensemble de la machine d'étanchéité thermiqueLe système dispose de la détection du système de chauffage, de l'arrêt automatique de l'alarme, des fonctions d'affichage des défauts et dispose de fonctions complètes de protection contre les défauts et d'arrêt de chaîne.L'ensemble du système d'exploitation est simple à utiliser, possède des fonctions complètes et est facile à inspecter et à entretenir.
L'ensemble de la machine est constitué d'un dispositif d'introduction automatique, d'un dispositif d'étanchéité thermique automatique, d'un dispositif de pliage et de couture automatiques et d'un appareil de commande sur place.Le film intérieur étanche à la chaleur et le revêtement et la couture du sac extérieur sont intégrés pour améliorer efficacement l'efficacité du travail et réduire les coûts de main-d'œuvre.

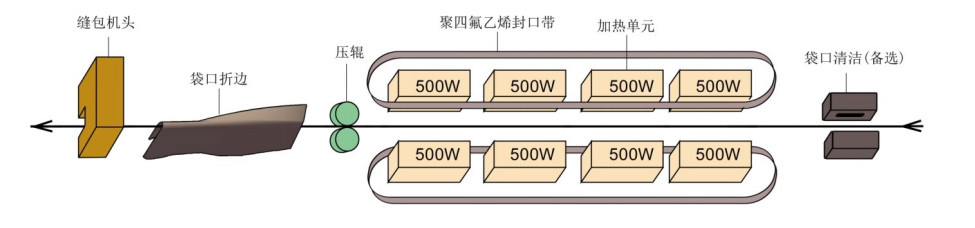

2.Flux de travail de la couture d'étanchéité thermique
Nettoyage de la bouche du sac → étanchéité thermique du sac intérieur (4 ensembles de blocs de chauffage: PTFE sealing tape so that the heating block and the bag are not in direct contact with the bag to protect the bag appearance does not adhere to the heating block) → pressure roller pressing → bag mouth folding →Bag sewing machine: couture de sacs extérieurs

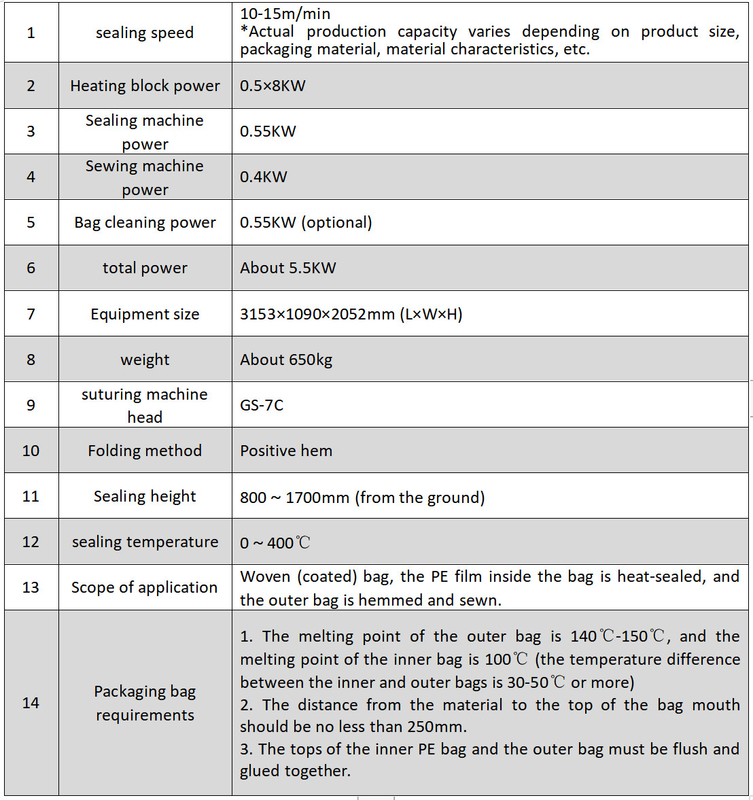

3.Paramètres techniques
| 1 | Vitesse de scellement |
10 à 15 m/min *La capacité de production réelle varie en fonction de la taille du produit, du matériau d'emballage, des caractéristiques du matériau, etc. |
| 2 | Puissance du bloc chauffant | 0.5 × 8 kW |
| 3 | Puissance de la machine de scellement | 0.55 kW |
| 4 | Puissance de la machine à coudre | 0.4 kW |
| 5 | Puissance de nettoyage des sacs | 0.55 kW (facultatif) |
| 6 | Puissance totale | Environ 5,5 kW. |
| 7 | Taille de l'équipement | 3153×1090×2052 mm (L × W × H) |
| 8 | Le poids | Environ 650 kg |
| 9 | Tête de machine à couture | Le GS-7C |
| 10 | Méthode de pliage | Rameau positif |
| 11 | Hauteur de scellement | 800×1700 mm (du sol) |
| 12 | Température de scellement | 0 ̊400°C |
| 13 | Le champ d'application | Sac tissé (enduit), le film PE à l'intérieur du sac est étanche à la chaleur et le sac extérieur est bordé et cousu. |
| 14 | Exigences relatives aux sacs d'emballage |
1Le point de fusion du sac extérieur est de 140°C à 150°C et le point de fusion du sac intérieur est de 100°C (la différence de température entre les sacs intérieurs et extérieurs est de 30 à 50°C ou plus). 2La distance entre le matériau et la partie supérieure de l'embouchure du sac ne doit pas être inférieure à 250 mm. 3Le haut du sac intérieur et le haut du sac extérieur doivent être nettoyés et collés. |

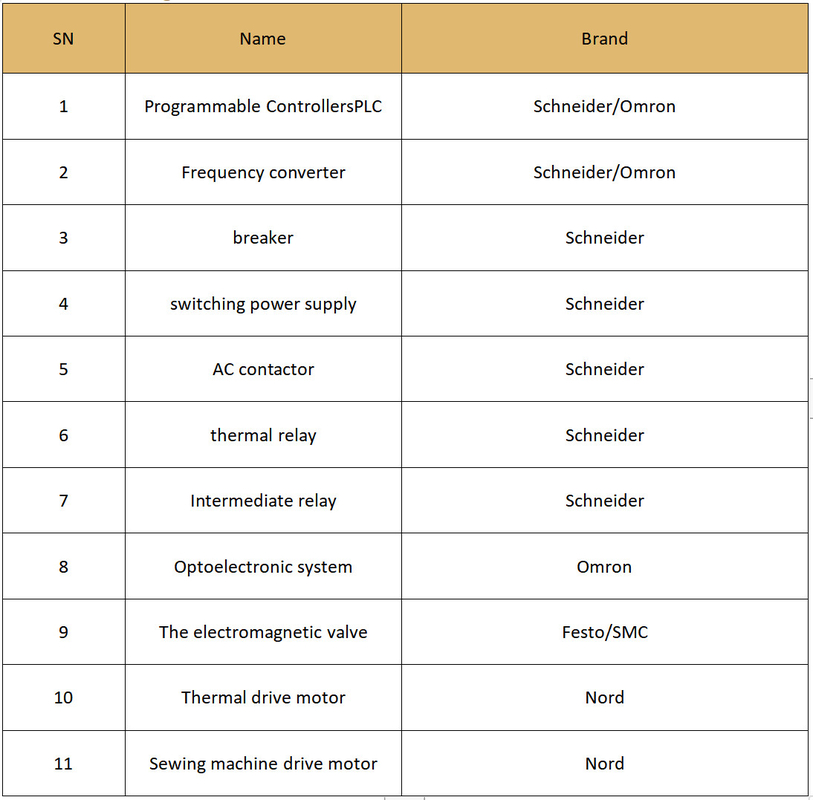

4.Configuration électrique
| NT: préférence | Nom | Marque |
| 1 | Contrôleurs programmablesPLC | Schneider/Omron |
| 2 | Convertisseur de fréquence | Schneider/Omron |
| 3 | Coupeur | - Je ne sais pas. |
| 4 | Échange de source d'alimentation | - Je ne sais pas. |
| 5 | Contacteur à courant alternatif | - Je ne sais pas. |
| 6 | Relais thermique | - Je ne sais pas. |
| 7 | Relais intermédiaire | - Je ne sais pas. |
| 8 | Système optoélectronique | Omron |
| 9 | La valve électromagnétique | Festo/SMC |
| 10 | Moteur à entraînement thermique | Nord |
| 11 | Moteur d'entraînement de machine à coudre | Nord |
