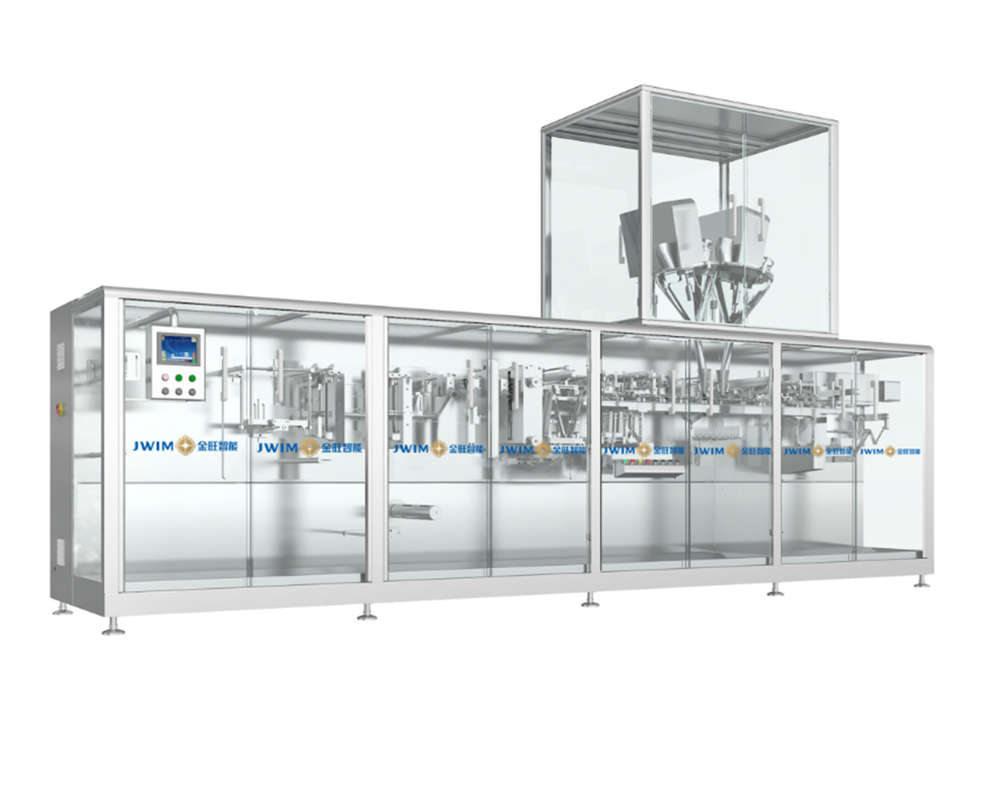

DXD-240A Tout à fait.Uneextra-artificielH esthorizontaleRtoutFIlmB. PourvieillissementMl'achine
1. Introduction

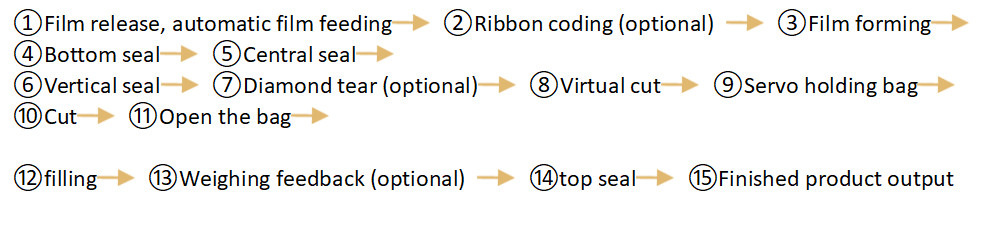

Cet équipement comprend le relâchement motorisé du film, la formation de sacs, l'étanchéité du fond du sac, l'étanchéité verticale, le servo-tirage du sac, le cisaillement, l'ouverture et le remplissage du sac, le transfert du sac,d'une hauteur n'excédant pas 10 mmL'action coordonnée de chaque mécanisme est complétée par les cames sur la broche entraînées par le moteur, et le signal de position est renvoyé par le codeur sur la broche.sous contrôle programmable par PLC, il réalise la fonction de laminage de film→formation de sacs→fabrication de sacs→remplissage→séralage→transporteur de produit fini, et enfin le cartonnage ou le chargement de boîtes est effectué par la main-d'œuvre.
La machine a une conception raisonnable et une apparence nouvelle, adopte un joint à bande standard, et le remplacement de la machine de remplissage peut réaliser le remplissage automatique de divers matériaux tels que la poudre,granulésL'ensemble de la machine est en acier inoxydable SUS304, qui a un bon effet anticorrosion sur les matériaux corrosifs.La couverture en plexiglas empêche la poussière de fuir, qui est plus respectueuse de l'environnement et exempte de pollution.

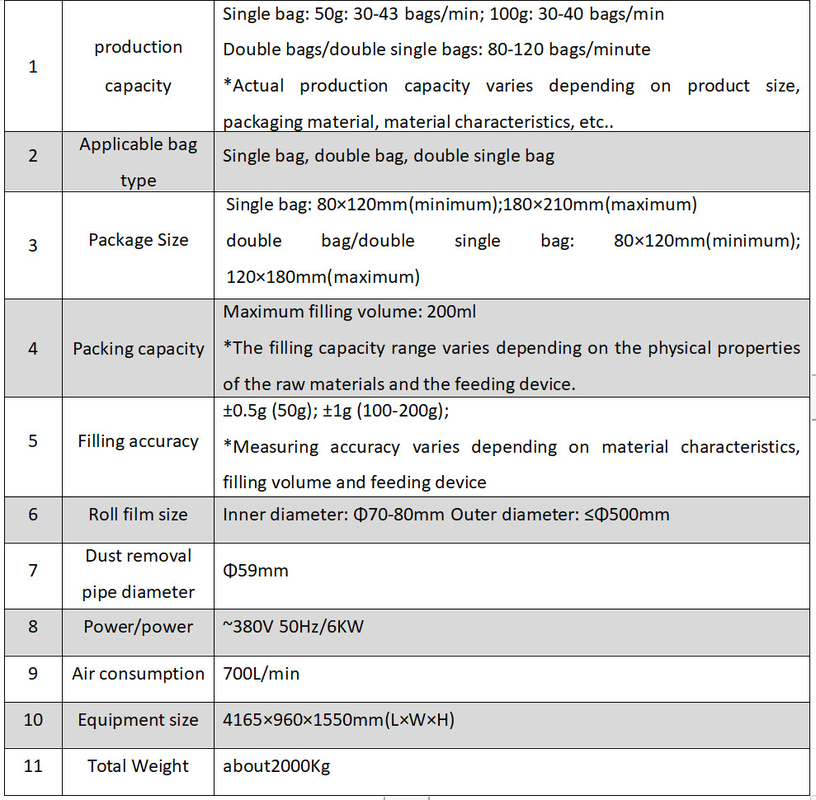

2. Paramètres techniques
| 1 |
capacité de production |
Sacs simples: 50 g: 30 à 43 sacs/min; 100 g: 30 à 40 sacs/min
Sacs doubles/sacs doubles simples: 80 à 120 sacs par minute
*La capacité de production réelle varie en fonction de la taille du produit, du matériau d'emballage, des caractéristiques du matériau, etc.
|
| 2 |
Type de sac applicable |
Sacs simples, sacs doubles, sacs simples doubles
|
| 3 |
Taille du colis |
Sacs à main: 80×120 mm (minimum); 180×210 mm (maximum)
Pour les sacs doubles/sacs doubles simples: 80×120 mm ((minimum); 120×180 mm ((maximum)
|
| 4 |
Capacité d'emballage |
Volume maximal de remplissage: 200 ml
*La plage de capacité de remplissage varie en fonction des propriétés physiques des matières premières et du dispositif d'alimentation.
|
| 5 |
Remplissage précis |
± 0,5 g (50 g); ± 1 g (100-200 g);
*La précision de mesure varie en fonction des caractéristiques du matériau, du volume de remplissage et du dispositif d'alimentation.
|
| 6 |
Taille du film en rouleau |
Le diamètre intérieur: Φ70-80 mm Le diamètre extérieur: ≤ Φ500 mm
|
| 7 |
Diamètre du tuyau de dépoussiérage |
Φ59 mm |
| 8 |
Puissance/puissance |
- 380V 50Hz/6KW |
| 9 |
Consommation de l'air |
700 litres par minute |
| 10 |
Taille de l'équipement |
4165 × 960 × 1550 mm ((L × W × H) |
| 11 |
Poids total |
environ 2000 kg |

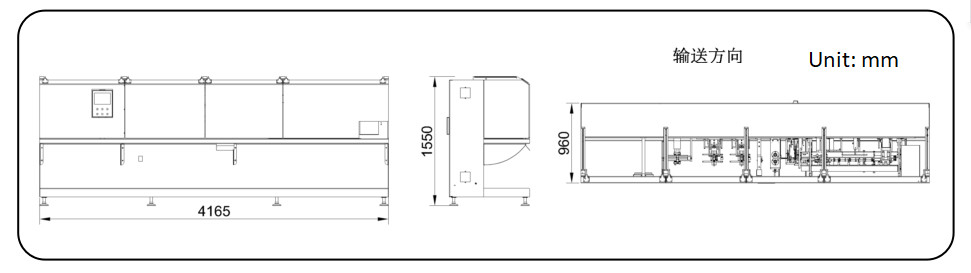

3.Dimension de l'équipement
4. Caractéristiques

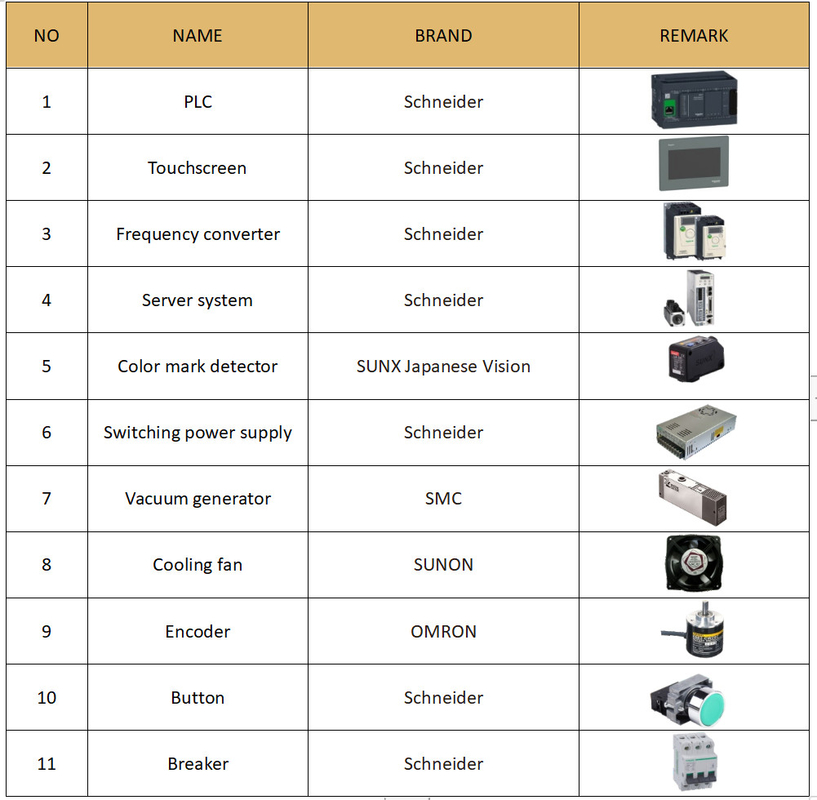

5.Configuration électrique
| - Je ne sais pas. |
Nom |
Marque |
| 1 |
PLC |
- Je ne sais pas. |
| 2 |
Écran tactile |
- Je ne sais pas. |
| 3 |
Convertisseur de fréquence |
- Je ne sais pas. |
| 4 |
Système de serveur |
- Je ne sais pas. |
| 5 |
Détecteur de marque de couleur |
SUNX Vision japonaise |
| 6 |
Appareil de commutation d'alimentation |
- Je ne sais pas. |
| 7 |
Générateur de vide |
Le SMC |
| 8 |
Ventilateur de refroidissement |
Le SUNON |
| 9 |
Encodeur |
OMRON |
| 10 |
Le bouton |
- Je ne sais pas. |
| 11 |
Coupeur |
- Je ne sais pas. |
6.Avantages de l'équipement
Efficace, sûre et respectueuse de l'environnement6.1 un système d'exploitation plus simple et plus efficace ainsi qu'un système intelligent intégré, simplifiant votre fonctionnement et le rendant plus complet en un clic.

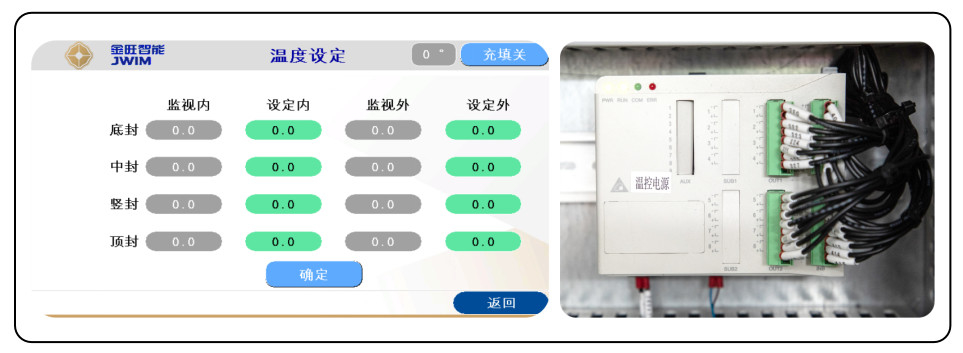

6.1.1Module intégré de régulation de la température: Surveillez les changements de température en temps réel, et l'opération est claire en un coup d'œil.Cela contrôle efficacement le mécanisme d'étanchéité thermique pour assurer la fiabilité de l'étanchéité et rendre les produits emballés faciles à utiliser et à l'air bon.

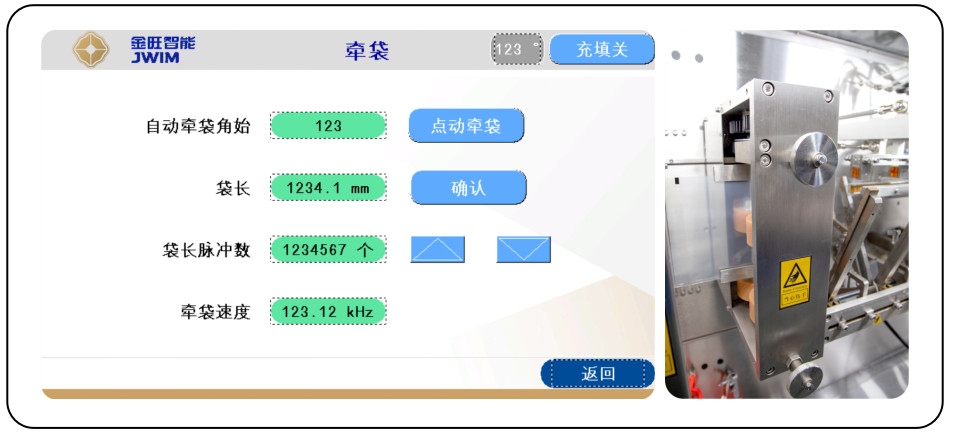

6.1.2Système de traction de sacs servo, le remplacement des spécifications peut être effectué en un seul clic, ce qui réduit la perte de matériaux d'emballage.

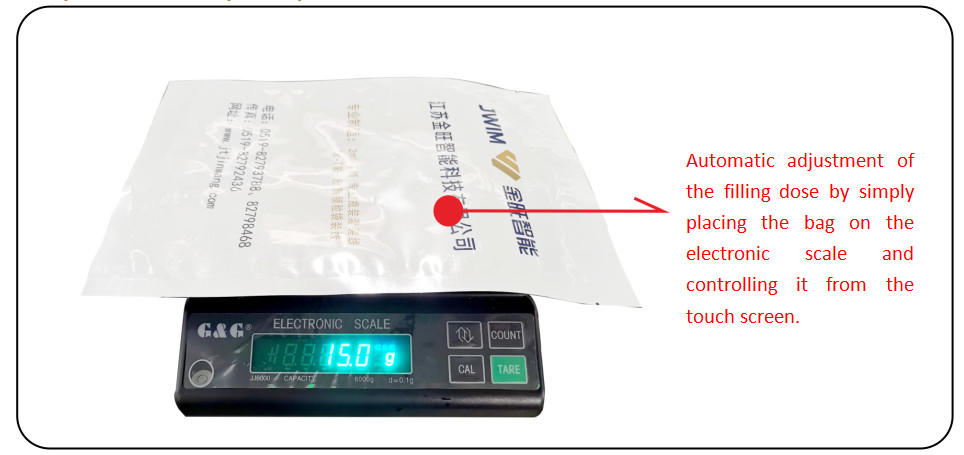

6.1.3Système de rétroaction de pesage:Le réglage de la mesure est à portée de main, réduisant les déchets de matériaux.(Cette fonctionnalité est facultative)
6.2Un environnement de production plus sûr

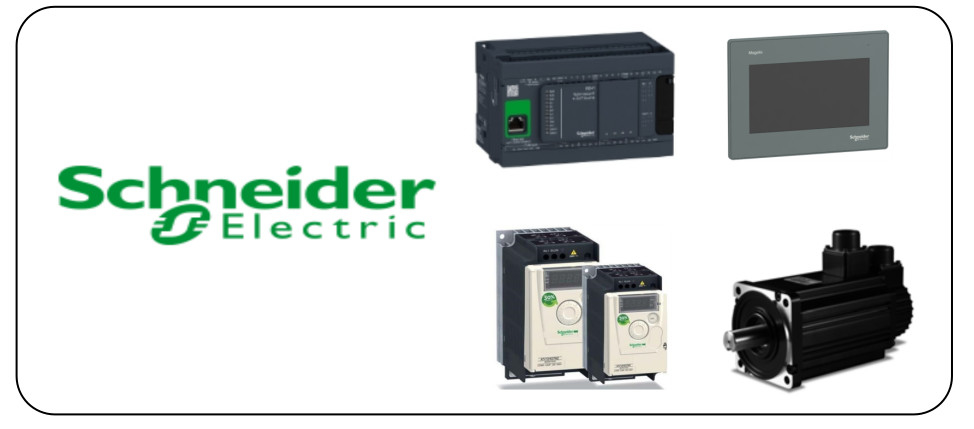

6.2.1.La configuration principale de l'ensemble de la machine adopte le système Schneider Electric (contrôleur programmable PLC, interface homme-machine, système servo, convertisseur de fréquence, alimentation par commutation, etc.),Qui est plus sûr?, plus fiables, plus efficaces et plus respectueuses de l'environnement, et vous apporte une consommation d'énergie plus économique.

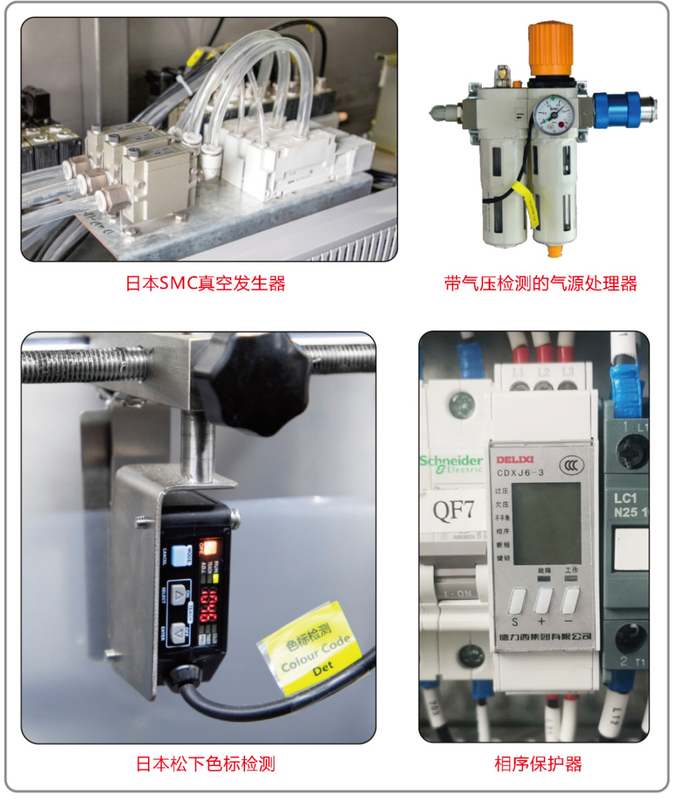

6.2.2Plusieurs protections de sécurité (détection de code couleur Panasonic, générateur de vide SMC japonais, processeur de source d'air avec détection de pression d'air,La protection de la séquence des phases de puissance assure la stabilité et la fiabilité du fonctionnement de l'équipement dans la mesure du possible..

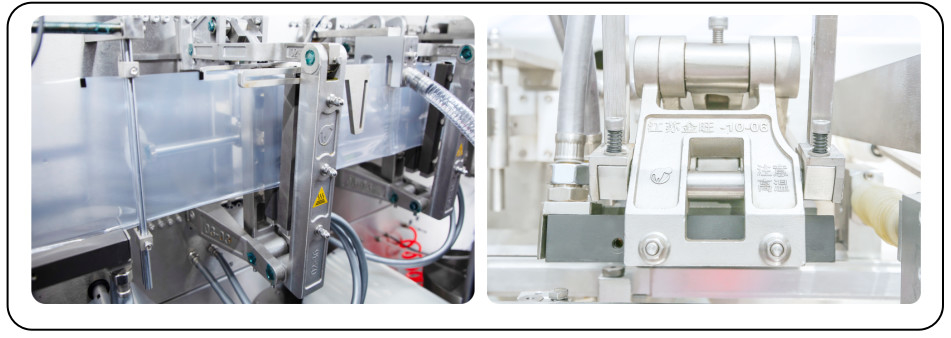

6.3 Afin d'éviter que les pièces des blocs de repassage de l'équipement ne deviennent collantes, collantes pour les sacs, collantes pour le matériau, etc. après une utilisation prolongée, les surfaces du joint inférieur, du joint vertical,Le joint supérieur et les autres pièces sont tous faits de pulvérisation spéciale, pour éviter que la situation ci-dessus ne se produise.
6.3.1Toute la structure de la machine est en acier inoxydable SUS304Traité et fabriqué, il a une excellente résistance à la corrosion; la couverture extérieure en plexiglas empêche la fuite de poussière et est plus respectueuse de l'environnement et exempte de pollution.

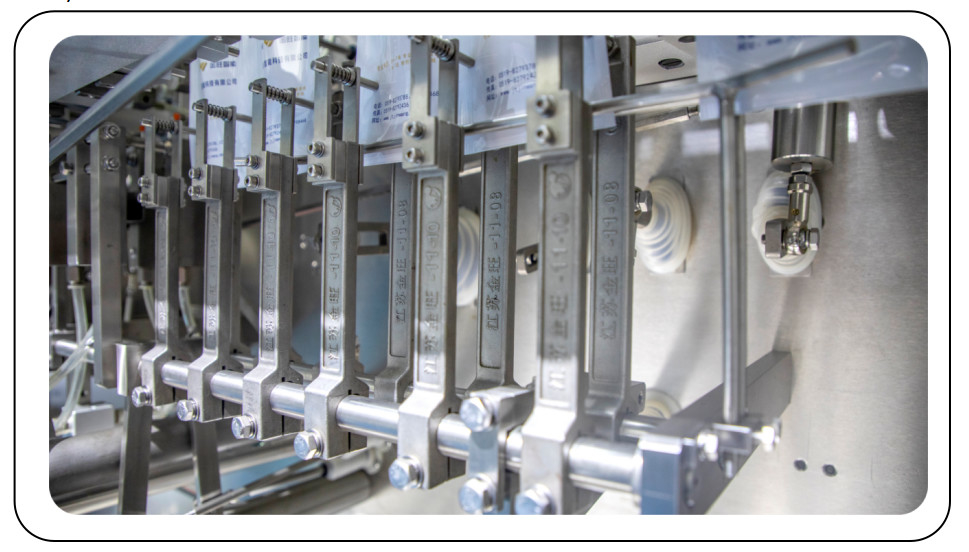

6.3.2 Ce bureau de machine Les pièces de la tige de raccordement sont en acier inoxydable SUS304Casting, forte fermeté et aucune déformation.qui sont faciles à casser et à déformer.

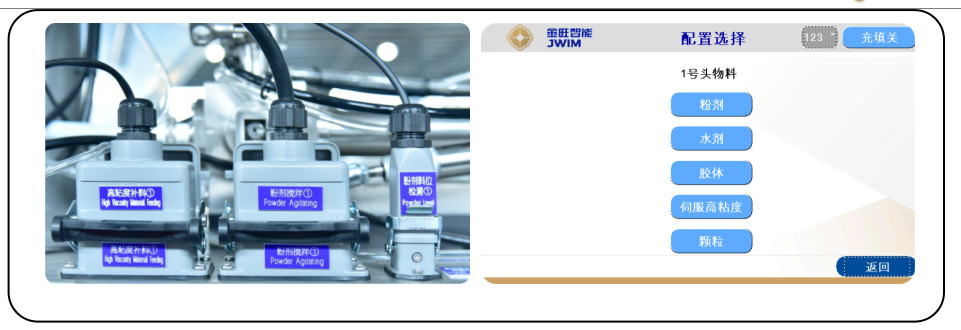

6.4La polyvalence du dispositif de remplissage
Les connecteurs pour les dispositifs de remplissage tels que les poudres, les agents aqueux, les agents de viscosité et les granulés sont réservés sur l'équipement.Lors du remplacement du remplisseur, l'utilisateur n'a plus qu'à installer les connecteurs et à appeler la fonction sur l'écran tactile.
6.5contrôle central de l'exploitation

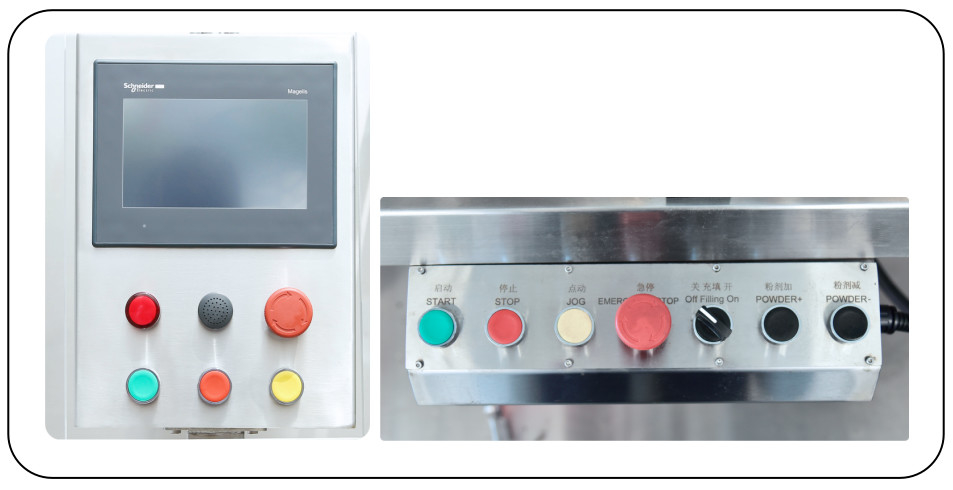

La boîte de commande centrale est installée au milieu de l'équipement. Elle est belle, élégante et pratique pour le fonctionnement et l'entretien. Les travailleurs n'ont pas besoin de courir d'avant en arrière pendant le fonctionnement,qui peuvent améliorer efficacement l'efficacité du travailIl est également équipé d'une boîte de bouton d'opération indépendante, qui a des fonctions telles que le réglage de la dose et le débogage, ce qui rend l'opération plus pratique.
6.6sous forme de doubles ciseaux,Augmenter la capacité de production, doubler la capacité de production initiale pour les sacs simples.(Cette fonctionnalité est facultative)

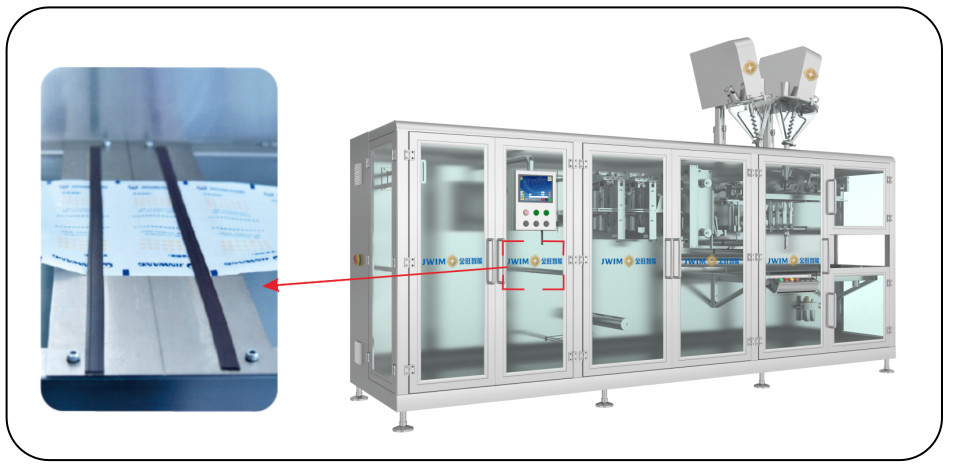

6.7.Dispositif de changement de film et d'emballage
Lorsqu'un rouleau de film est épuisé, il n'est pas nécessaire de retirer le rouleau de film restant sur l'équipement.réduire les pertes de matériaux d'emballage.(Cette fonctionnalité est facultative)

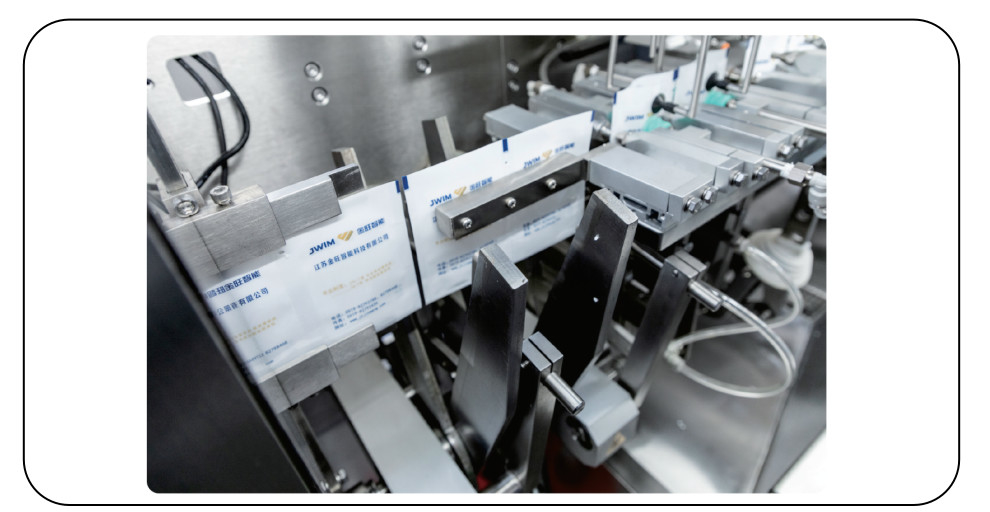

6.8Déchirure de diamant
Il adopte un mécanisme de déchirure indépendant, et le cylindre entraîne la découpeuse à effectuer un mouvement de réciprocité pour obtenir l'effet de déchirure, qui est facile à déchirer et beau.Son effet d'usage dépasse de loin celui de la déchirure des blocs de repassage, et il y a un dispositif de collecte des débris sur le dispositif de déchirure.(Cette fonctionnalité est facultative)
