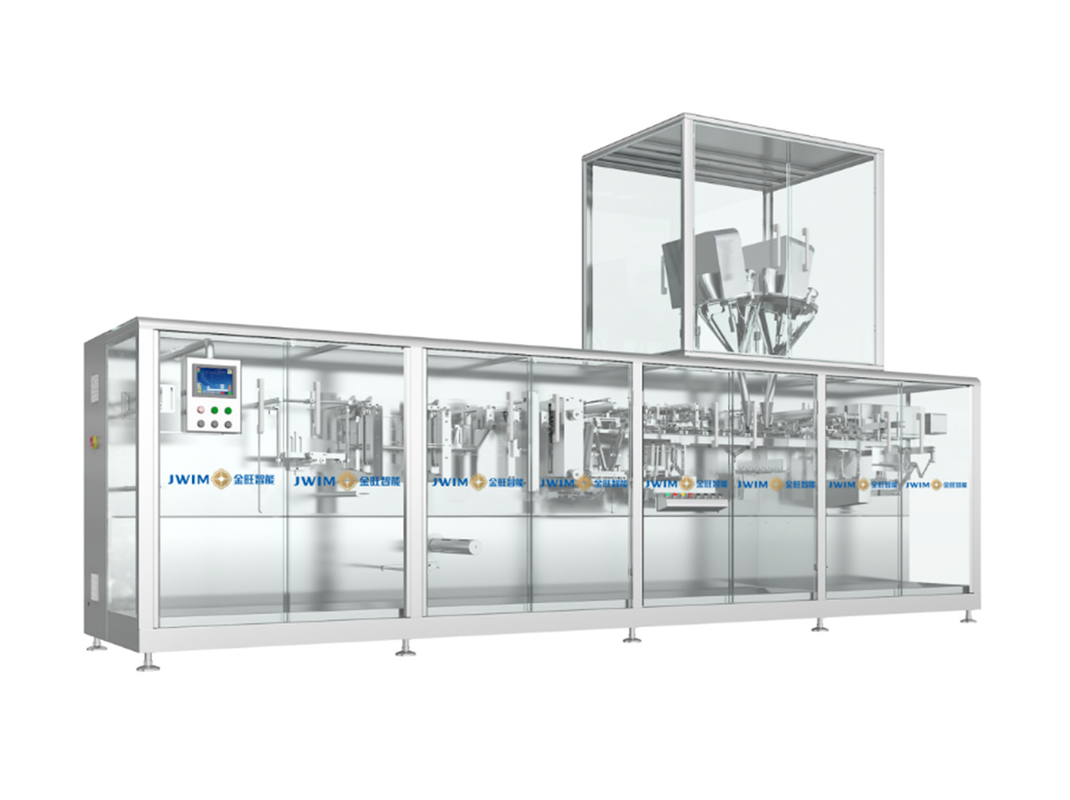

DXD-240A Tout à fait.Uneextra-artificielH esthorizontaleRtoutFIlmB. PourvieillissementMl'achine
1. Introduction
Cet équipement comprend le relâchement motorisé du film, le moulage des sacs, l'étanchéité du fond du sac, l'étanchéité verticale, le servo tirage du sac, le cisaillement, l'ouverture et le remplissage du sac, le transfert du sac,d'une hauteur n'excédant pas 10 mmL'action coordonnée de chaque mécanisme est complétée par les cames sur la broche entraînées par le moteur, et le signal de position est renvoyé par le codeur sur la broche.sous contrôle programmable par PLC, il réalise la fonction de laminage de film→formation de sacs→fabrication de sacs→remplissage→sérage→transportation du produit fini, et enfin le cartonnage ou le chargement de boîtes est effectué par la main-d'œuvre.
La machine a une conception raisonnable et une apparence nouvelle, adopte un joint à bande standard, et le remplacement de la machine de remplissage peut réaliser le remplissage automatique de divers matériaux tels que la poudre,granulésL'ensemble de la machine est en acier inoxydable SUS304, qui a un bon effet anticorrosion sur les matériaux corrosifs.La couverture en plexiglas empêche la poussière de fuir, qui est plus respectueuse de l'environnement et exempte de pollution.
2. Paramètres techniques
| 1 | capacité de production |
Sacs simples: 50 g: 30 à 43 sacs/min; 100 g: 30 à 40 sacs/min Sacs doubles/sacs doubles simples: 80 à 120 sacs par minute *La capacité de production réelle varie en fonction de la taille du produit, du matériau d'emballage, des caractéristiques du matériau, etc. |
| 2 | Type de sac applicable |
Un sac unique, deux sacs, deux sacs simples
|
| 3 | Taille du colis |
Sacs à main: 80×120 mm (minimum); 180×210 mm (maximum) Pour les sacs doubles/sacs doubles simples: 80×120 mm ((minimum); 120×180 mm ((maximum)
|
| 4 | Capacité d'emballage |
Volume maximal de remplissage: 200 ml *La plage de capacité de remplissage varie en fonction des propriétés physiques des matières premières et du dispositif d'alimentation.
|
| 5 | Remplissage précis |
± 0,5 g (50 g); ± 1 g (100-200 g); *La précision de mesure varie en fonction des caractéristiques du matériau, du volume de remplissage et du dispositif d'alimentation.
|
| 6 | Taille du film en rouleau |
Le diamètre intérieur: Φ70-80 mm Le diamètre extérieur: ≤ Φ500 mm
|
| 7 | Diamètre du tuyau de dépoussiérage | Φ59 mm |
| 8 | Puissance/puissance | - 380V 50Hz/6KW |
| 9 | Consommation de l'air | 700 litres par minute |
| 10 | Taille de l'équipement | 4165 × 960 × 1550 mm ((L × W × H) |
| 11 | Poids total | environ 2000 kg |

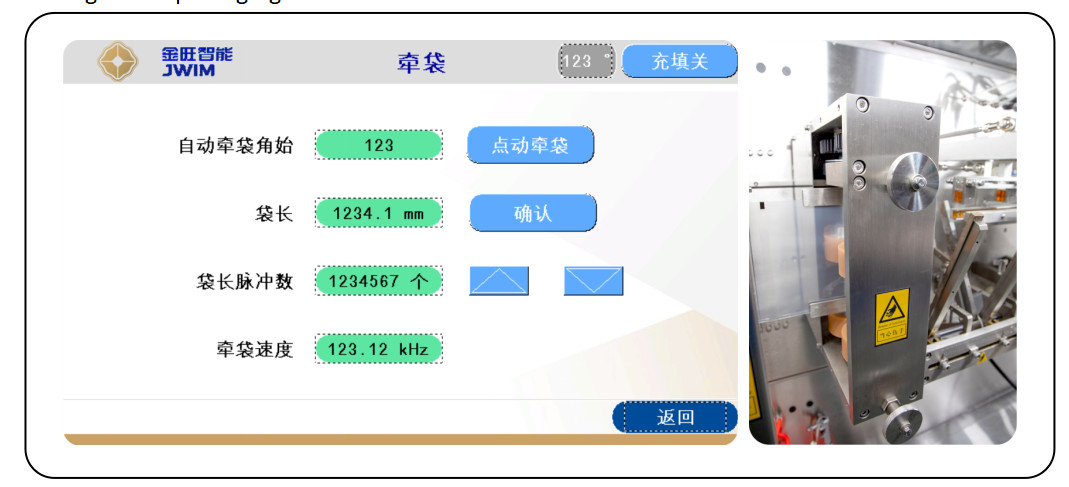

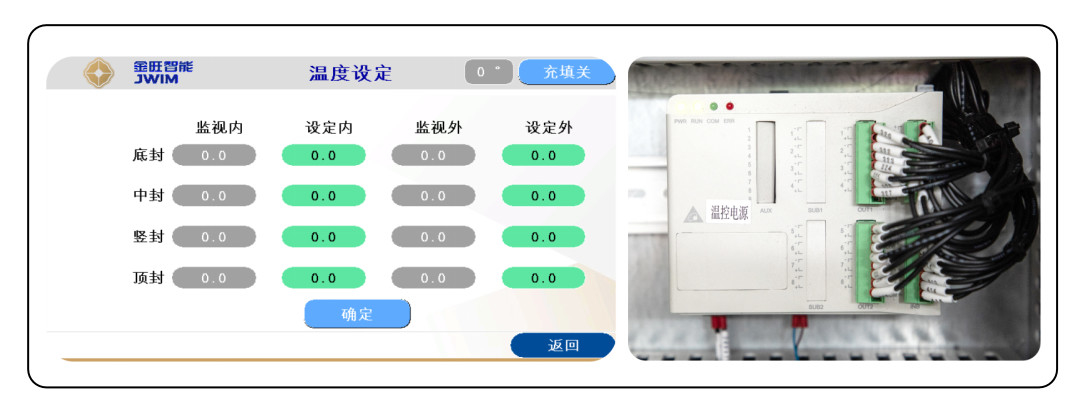

3.1Système d'exploitation plus simple et plus efficace, système intelligent intégré, pour que votre opération soit plus simple, une clé pour terminer.

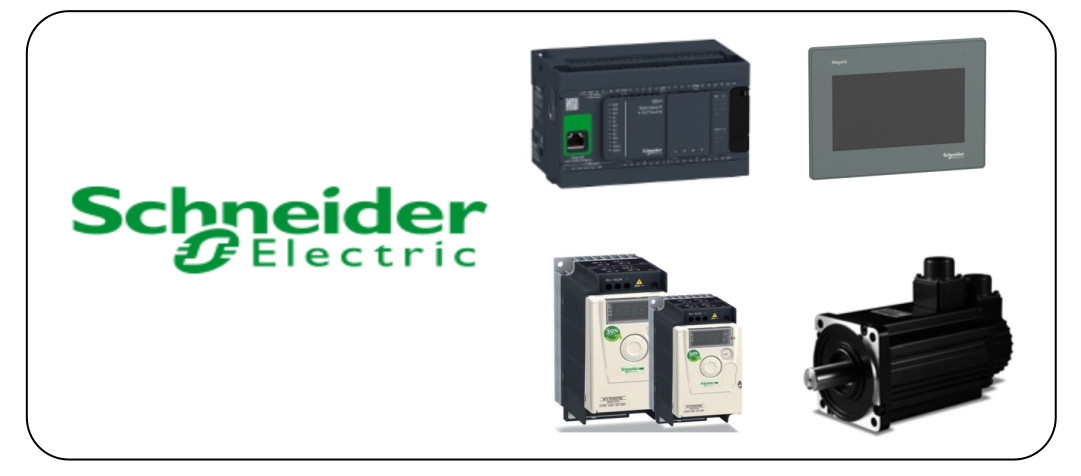

3.2Environnement de production plus sûr.La configuration principale de l'ensemble de la machine adopte le système électrique Schneider (contrôleur programmable PLC, interface homme-machine, système de servo, convertisseur de fréquence, alimentation par commutation, etc.),Qui est plus sûr?, plus fiable, plus efficace, plus respectueux de l'environnement, et vous apporte une perte d'énergie plus économique.
3.3L'ensemble du cadre de la machine est en acier inoxydable SUS304,qui présente une excellente résistance à la corrosion; le revêtement en verre organique empêche la fuite de la poussière, ce qui est plus respectueux de l'environnement et exempt de pollution.
3.4Toutes les pièces de la tige de raccordement de cette machine sont fabriquées en fonte en acier inoxydable SUS304, qui sont solides et fermes sans déformation.qui sont faciles à casser et à déformer facilement
3.5Universalité du dispositif de remplissage.L'équipement comporte des connecteurs réservés pour la poudre, l'eau, la viscosité, les granulés et autres dispositifs de remplissage, et le logiciel est également conçu pour être réservé,de sorte que l'utilisateur n'ait besoin d'installer les connecteurs que lors du remplacement du dispositif de remplissage, puis appeler la fonction sur l'écran tactile pour l'utiliser.

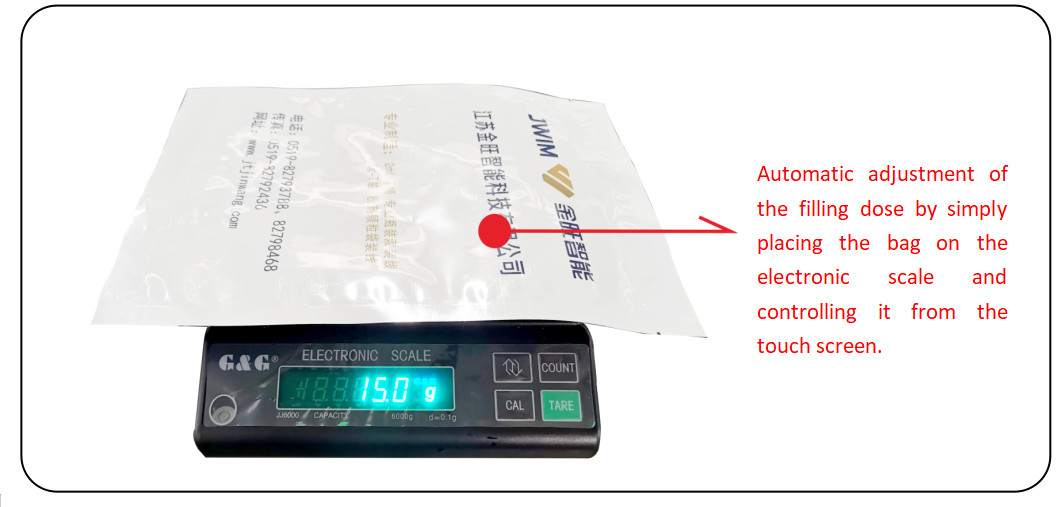

3.6Contrôle centralisé des opérationsJe....La boîte de commande centrale est installée au milieu de l'équipement, qui est belle, généreuse et pratique pour l'exploitation et l'entretien,et les travailleurs n'ont pas besoin de courir d'avant en arrière pendant le fonctionnementIl est équipé d'une boîte à boutons de fonctionnement indépendant qui a les fonctions de réglage de dose et de réglage pilote,rendre l'opération plus pratique.
3.7Remplacement de film et dispositif de capture de sacs.Quand un rouleau de film est épuisé, il n'est pas nécessaire de retirer le rouleau de film restant sur l'équipement, il suffit de le coller avec un nouveau rouleau de film sur cet appareil et de continuer,réduire les pertes de matériaux d'emballage. (Cette fonction est facultative.)
3.8Déchirure rhombique.En adoptant un mécanisme de déchirure indépendant, le cylindre entraîne la découpeuse à effectuer un mouvement réciproque pour obtenir l'effet de déchirure, facile à déchirer et beau,et son effet est bien au-delà de la déchirure des blocs chauds, et il y a un dispositif de collecte des débris sur le dispositif de déchirure (cette fonction est facultative)

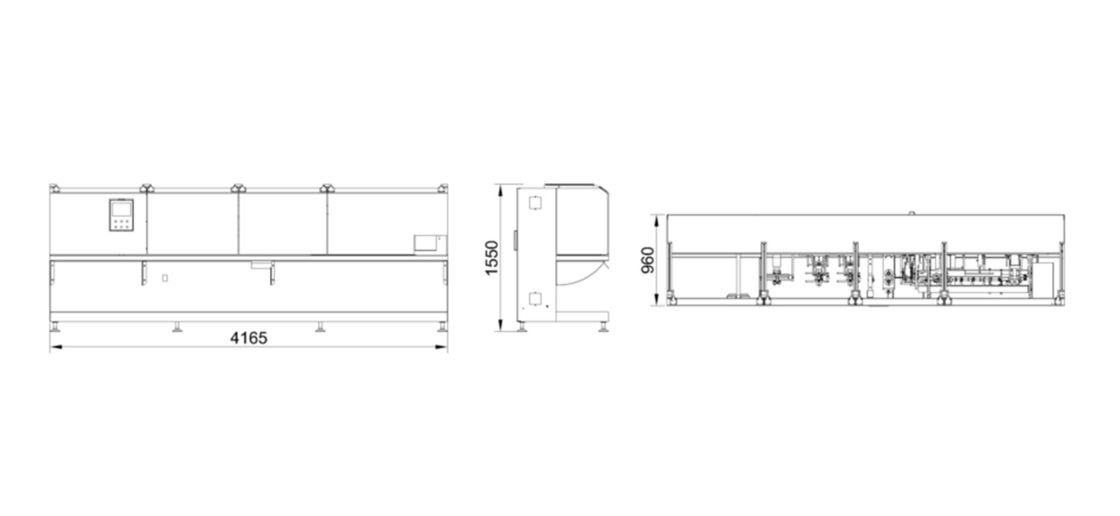

4. Dimension de l'équipement
