Système d'inspection visuelle du corps de la bouteille et de l'orientation de sa bouche

Système d'inspection visuelle du corps de la bouteille et de l'orientation de sa bouche

1.Introduction au projet

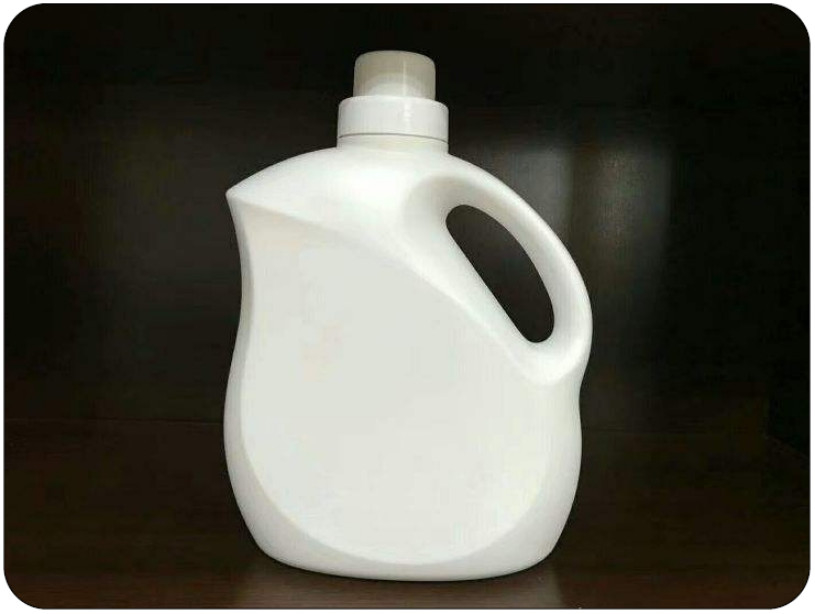

Ce projet consiste principalement à effectuer une inspection visuelle des bouteilles plates et de l'orientation de la bouteille et à déterminer si la bouteille doit être retournée en fonction des résultats de l'inspection.

2- Je ne sais pas.Conception du système

La détection du corps de la bouteille et de l'orientation de la bouteille est plus simple que les autres aspects de la détection.Le système visuel est installé sur le côté du convoyeur de bouteille pour détecter l'orientation de la bouteilleL'orientation de la bouche de bouteille et l'orientation de la bouteille sont en relation fixe, c'est-à-dire que les bouteilles sont détectées simultanément.

3.Configuration du logiciel

• Le projet d'essai comprend toutes les exigences en matière d'essai;
• Le développement de logiciels de traitement d'image et l'autorisation d'application sont installés sur l'ordinateur industriel désigné par le client;
• Protocole de communication: TCP/IP communique avec le logiciel de contrôle du système;
• Le système logiciel de traitement d'image développé sur la base de langages de haut niveau a des fonctions multi-tâches.le client n'a qu'à modifier le modèle de produit et le système passe automatiquement sans nécessiter de développement secondaire;
• Le cycle de détection et de traitement de chaque photo prise par une seule caméra est inférieur à 200 ms;

4.Configuration du matériel

CAméra:Basler, 2 millions de pixels, caméra globale en noir et blanc

Lentille:Computar, focale de 8 mm, résolution de 2 millions

LQuelle est la source?Constar, source lumineuse de surface
