Système d'inspection visuelle pour le capot flottant et le capot détourné

Système d'inspection visuelle pour le capot flottant et le capot détourné

1.Introduction au projet

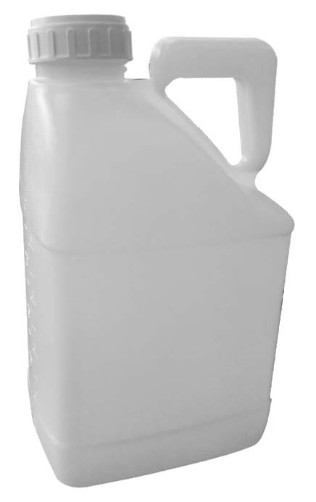

Ce projet détecte visuellement si le capuchon de la bouteille est serré en place et si il est incliné.

2- Je ne sais pas.Conception du système

2.1 Exigences de soutien connexes

Le poste d'inspection exige que la caméra se trouve à environ 200 mm du bouchon de la bouteille.l'éclairage visuel du lieu de travail doit être stable et sans interférence évidente de la lumière extérieure;.

2.2 Structure visuelle de l'installation

Le logiciel du système de vision utilise un logiciel spécifique à la vision pour l'acquisition et le traitement d'images multi-fil.

On calcule ensuite la différence à partir de la relation de position obtenue.

Image de détection jointe:

3.Configuration du matériel

• Une caméra Basler à échelle de gris de 500 W, méthode de communication de caméra GigE
• 1 jeu de plateforme logicielle de caméra de vision industrielle
• 1 câble Ethernet industriel
• Objectif de caméra industrielle de 1 500 W
• Un ordinateur industriel

4.Configuration du logiciel

• Le projet d'essai comprend toutes les exigences en matière d'essai;
• Le logiciel de traitement d'image développé sur la base de langages de haut niveau a des fonctions multi-tâches.vous n'avez qu'à ajouter le modèle de fonctionnalité du nouveau produit au programme. Le programme peut automatiquement basculer les fonctions de détection selon le modèle de produit de détection, sans ajouter de nouveau matériel;
• Le cycle de détection et de traitement de chaque photo prise par une seule caméra est inférieur à 300 ms;
