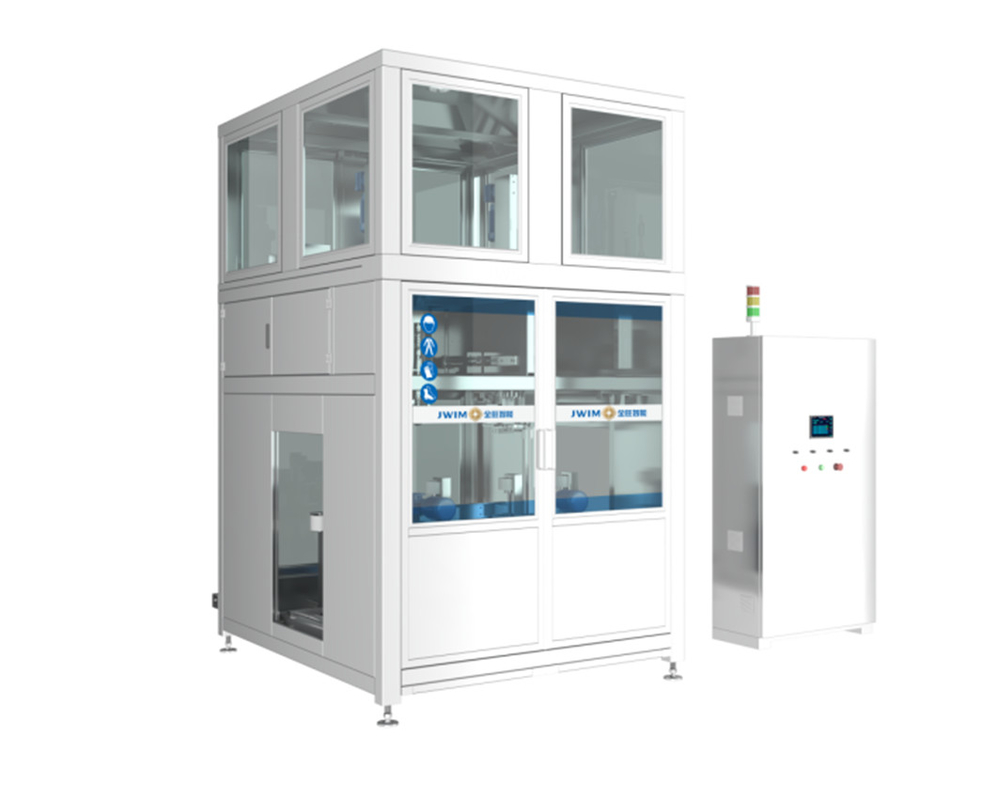

CC300-2-2 Machine de remplissage à poids fixe
1.Introduction au projet
La machine de remplissage à masse fixe CC300-2-2 adopte la pesée pour surveiller en temps réel la quantité de remplissage actuelle et fournir un retour d'information au contrôleur.qui produit des signaux de contrôle de remplissage rapides et lents selon les données fixées pour obtenir un remplissage rapide et précis de grands conteneursIl peut répondre aux besoins d'une variété de remplissage automatique liquide avec et sans mousse.
2.Informations sur le remplissage du conteneur
Pour les pièces d'acier de petite ouverture/fermées, voir GB/T325.5-2015
B-Types de fûts en plastiqueGB18191-2008
3.Paramètres techniques
| 1 | Diamètre d'ouverture du conteneur | Φ55 à 65 mm |
| 2 | Diamètre du récipient |
Consultez le tableau d'information sur le remplissage du conteneur. * Peut accepter la personnalisation. |
| 3 | Plage de remplissage |
200 litres
|
| 4 | Valeur de la division | 100 g |
| 5 | Remplissage précis |
±0,1% *1
|
| 6 | Capacité |
40-45 tambours/heure ((200 L) *2
|
| 7 | Hauteur d'alimentation du produit | 2198 mm |
| 8 | Pression de l'air | 00,6-0,8 MPa |
| 9 | Source d'énergie | ¥380V 50Hz/3KW |
| 10 | Dimension extérieure | Pour les véhicules à moteur à commande numérique, les dimensions de l'unité de commande sont déterminées en tenant compte de l'étendue de la commande numérique. |
| 11 | Le poids | Environ 1200 kg. |
*1 La précision marquée est celle de l'essai à l'eau avant que l'équipement ne quitte l'usine.
La précision réelle de remplissage est différente en raison de l'influence de la viscosité du matériau client, de la température, de la stabilité de la pression d'entrée et d'autres conditions de terrain.
*2 La capacité marquée est basée sur la capacité d'essai avec de l'eau avant que l'équipement ne quitte l'usine;
La vitesse de remplissage réelle est due à la pression et au débit des conduites entrant sur le site du client.
La viscosité du matériau et les facteurs de mousse sont différents;La différence dans les exigences de configuration telles que le remplissage de surface, le remplissage sous surface et le remplissage de fond affectera également la capacité de production réelle.
4.Attribution
| Je ne veux pas. | Nom | Marque |
| 1 | Système de pesage | METTLER TOLEDO |
| 2 | PLC | - Je ne sais pas. |
| 3 | Indicateur HMI | - Je ne sais pas. |
| 4 | Invertisseur | - Je ne sais pas. |
| 5 | Capteur de comptage | Je suis malade. |
| 6 | Commutateur de proximité | - Je ne sais pas. |
| 7 | Indicateur de pression | Le SMC |
| 8 | Cylindre | TAC aérien |
| 9 | Valve électronique | FTEC |
| 10 | Le bouton | - Je ne sais pas. |
| 11 | Feu d'alarme | - Je ne sais pas. |
| 12 | Disjoncteur | - Je ne sais pas. |
5.Wprocédé de travail
Placement manuel du tambourAlimentation automatique du tambourAdéchargement automatique du capuchonRemplissage automatique du poidsAdéchargement automatique du capuchon (Remarque: après le déchargement du capuchon,Le bouchon est prêt dans la station de bouchon par le convoyeur de bouchon).
6. Caractéristiques
6.1un système d'alimentation du tambour, un système de séparation du tambour et un mécanisme de retenue du tambour,adopte un cylindre des deux côtés pour pousser le mécanisme de la tige de connexion afin d'obtenir une division précise et ferme du tambour et un mécanisme de retenue du seau pour le tambour videLorsque le remplissage est terminé, lorsque le tambour complet est transporté à la station suivante, le cylindre de retenue du seau est retiré et le seau vide entre dans la machine de remplissage.

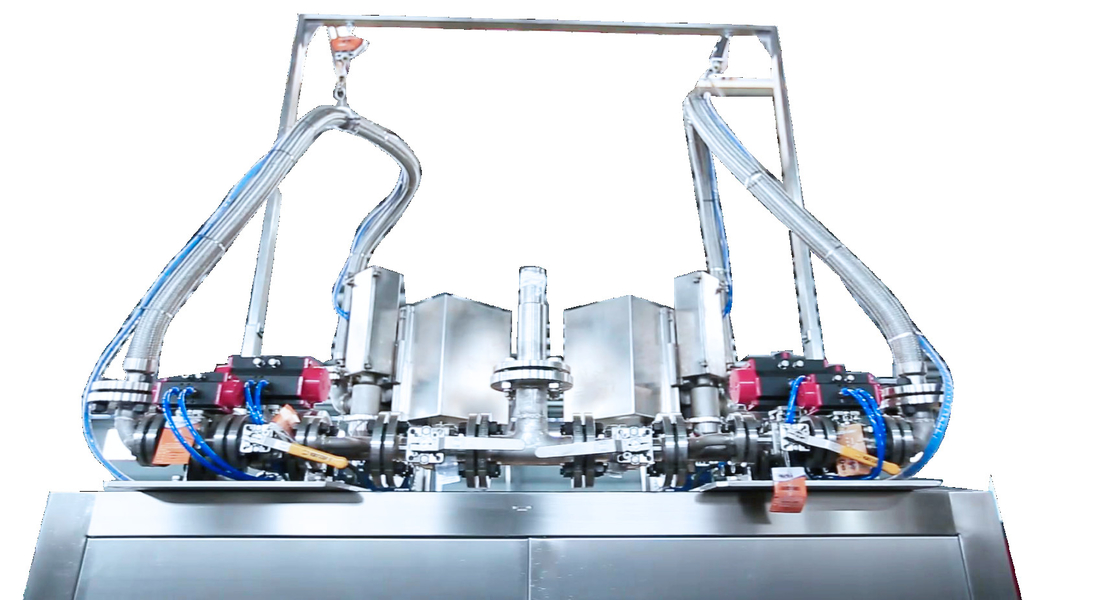

6.2 Deux fûts vides entrent dans la machine intégrée comme une unité. Les fûts sont placés par le rouleau, déchargement automatique du bouchon, la buse de remplissage vise automatiquement à l'ouverture du fût, la buse de remplissage descend,La buse monte après le remplissage, le tampon automatique, le tambour rempli sort et entre dans le tambour vide.
6.3Système de déchargement et d'emboutissage automatique du bouchon: il peut effectuer le déchargement et l'emboutissage automatiques du bouchon sur les fûts. (le bouchon imperméable doit être manipulé manuellement)
6.4Avec le mécanisme de plongée de la buse de remplissage, il peut être rempli sur ou sous la surface du liquide.,adapté au remplissage de produits sans mousse ou légèrement mousseux.
6.5 Haute précision: remplissage par pesage (US Mettler Toledo Weighing Sensor) pour assurer une haute précision de remplissage.

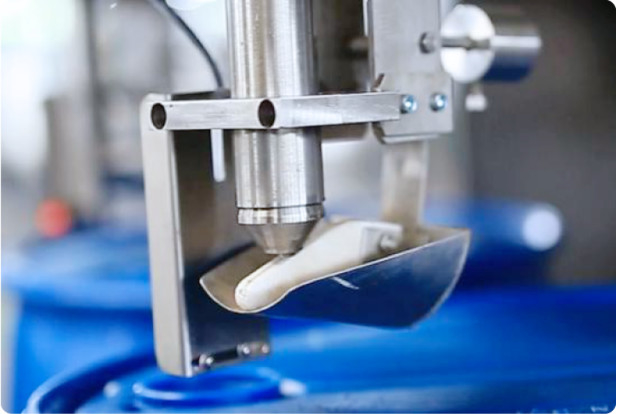

6.6 La tête de remplissage est équipée d'une coupe de liquide tournante.la tasse liquide recueille le matériau résiduel sur la tête de remplissage pour empêcher le produit de fuir et de contaminer le récipient..
6.7 La machine utilise le système de contrôle France Schneider pour contrôler la stabilité de fonctionnement.Comparé aux différentes marques utilisées par d'autres fabricantsLe système de contrôle Schneider a un niveau élevé de protection, une fiabilité stable et un niveau de sécurité, une durée de vie, en particulier dans la mise à niveau de suivi de l'appariement plus d'avantages.
6.8 Une sortie d'air est réservée au sommet de la machine, qui peut être reliée au système de détournement d'air du client pour assurer l'environnement de production de l'atelier.
6.9 Stations de travail multiples: selon des années d'expérience sur le marché, la machine peut séparer le déchargement, le bouchonage et le remplissage du bouchon.précision et aucune déviation.
7.Soutien et services:
Notre support technique et nos services pour la machine de remplissage de pesticides sont conçus pour fournir l'assistance la plus complète à nos clients.Notre équipe d'ingénieurs et de techniciens expérimentés est disponible pour vous aider à installer, services de maintenance, de dépannage et de réparation.
Nous offrons une formation interne sur le fonctionnement et l'entretien de la machine pour que nos clients puissent tirer le meilleur parti de leur achat.Nous fournissons une assistance en ligne via notre site web, qui comprend des FAQ, des manuels de produits et d'autres ressources utiles.
Si jamais vous avez des questions ou des préoccupations au sujet de la machine de remplissage de pesticides, notre équipe d'experts est disponible pour vous aider.et nous nous efforçons de fournir le meilleur soutien technique et les meilleurs services possibles.
8- Emballage et expédition:
La machine de remplissage de pesticides sera emballée en toute sécurité dans une boîte en carton pour la protéger pendant l'expédition.
