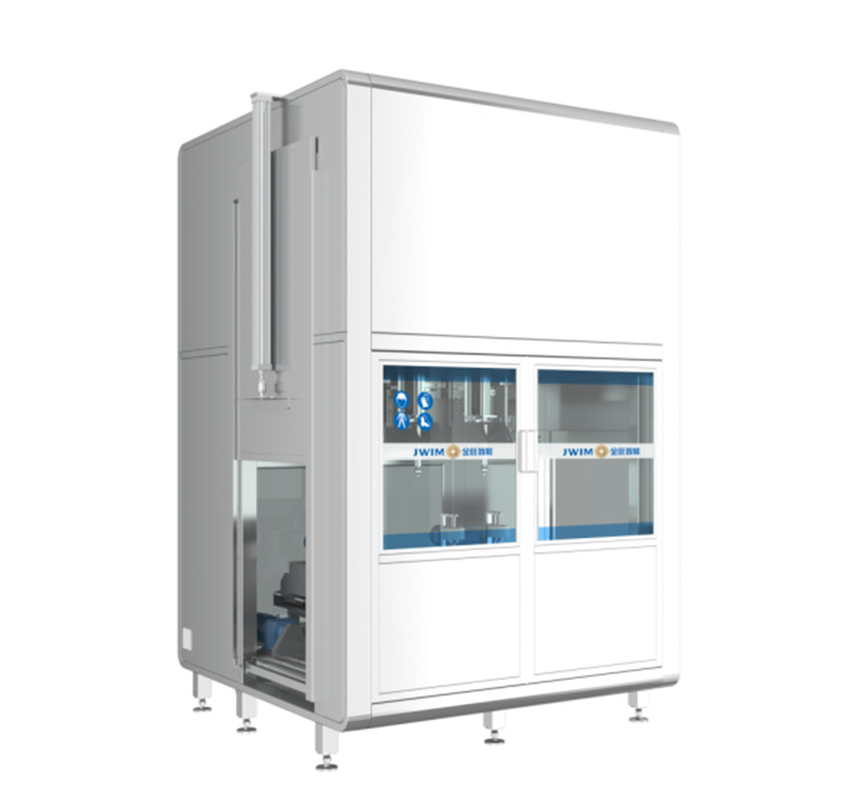

CC300-2 Machine de remplissage à poids fixe
1.Introduction au projet
La machine de remplissage à poids fixe CC300-2 adopte la pesée pour surveiller en temps réel la quantité de remplissage actuelle et fournir un retour d'information au contrôleur.qui produit des signaux de contrôle de remplissage rapides et lents selon les données fixées pour obtenir un remplissage rapide et précis de grands conteneursIl peut répondre aux besoins d'une variété de remplissages automatiques liquides avec et sans mousse.
2.Informations sur le remplissage du conteneur
Pour les pièces d'acier de petite ouverture/fermées, voir GB/T325.5-2015
B-Types de fûts en plastiqueGB18191-2008
3.Paramètres techniques
| 1 |
Diamètre d'ouverture du conteneur |
Φ55 à 65 mm |
| 2 |
Diamètre du récipient |
Consultez le tableau d'information sur le remplissage du conteneur.
* Peut accepter la personnalisation.
|
| 3 |
Plage de remplissage |
200 litres
|
| 4 |
Valeur de la division |
100 g |
| 5 |
Remplissage précis |
±0,1% *1
|
| 6 |
Capacité |
35-45 tambours/heure ((200 L) *2
|
| 7 |
Hauteur d'alimentation du produit |
2425 mm |
| 8 |
Min Diamètre d'ouverture |
≥ Φ55 mm |
| 9 |
Pression de l'air |
00,6-0,8 MPa |
| 10 |
Source d'énergie |
¥380V 50Hz/1,7KW |
| 11 |
Dimension extérieure |
Pour les véhicules à moteur à commande numérique, les dimensions de l'unité de commande sont déterminées en tenant compte de l'étendue de la commande numérique. |
| 12 |
Le poids |
Environ 1000 kg. |
*1 La précision marquée est celle de l'essai à l'eau avant que l'équipement ne quitte l'usine.
La précision réelle de remplissage est différente en raison de l'influence de la viscosité du matériau client, de la température, de la stabilité de la pression d'entrée et d'autres conditions de terrain.
*2 La capacité marquée est basée sur la capacité d'essai avec de l'eau avant que l'équipement ne quitte l'usine;
La vitesse de remplissage réelle est due à la pression et au débit des conduites entrant sur le site du client.
La viscosité du matériau et les facteurs de mousse sont différents;La différence dans les exigences de configuration telles que le remplissage de surface, le remplissage sous surface et le remplissage de fond affectera également la capacité de production réelle.
4.Attribution
| Je ne veux pas. |
Nom |
Marque |
| 1 |
Système de pesage |
METTLER TOLEDO |
| 2 |
PLC |
- Je ne sais pas. |
| 3 |
Indicateur HMI |
- Je ne sais pas. |
| 4 |
Invertisseur |
- Je ne sais pas. |
| 5 |
Capteur de comptage |
Je suis malade. |
| 6 |
Commutateur de proximité |
- Je ne sais pas. |
| 7 |
Indicateur de pression |
Le SMC |
| 8 |
Cylindre |
TAC aérien |
| 9 |
Valve électronique |
FTEC |
| 10 |
Le bouton |
- Je ne sais pas. |
| 11 |
Feu d'alarme |
- Je ne sais pas. |
| 12 |
Disjoncteur |
- Je ne sais pas. |
5.Wprocédé de travail
Placement manuel du tambour→Déchargement manuel du bouchon- Je ne sais pas.Alimentation automatique par tambour- Je ne sais pas.La recherche automatique de la bouche- Je ne sais pas.Remplissage automatique- Je ne sais pas.Décharge de tambour- Je ne sais pas.Couverture manuelle
6. Caractéristiques

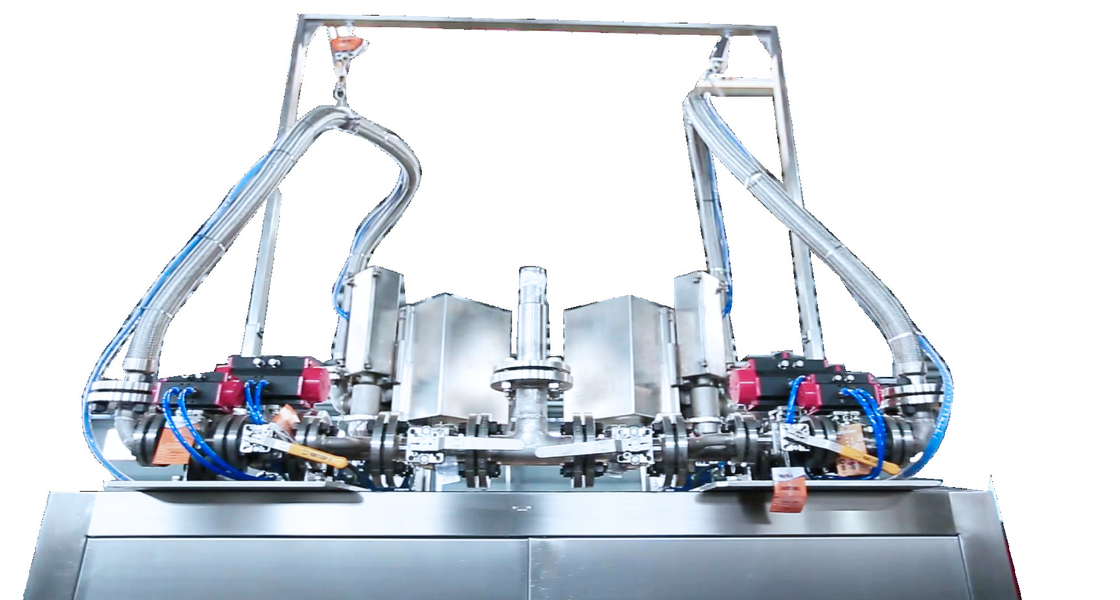

6.1Deux fûts vides entrent dans la machine de remplissage en unité. Les fûts sont placés par le rouleau, la buse de remplissage vise automatiquement l'ouverture du fût, la buse de remplissage descend, remplissage rapide et lent,éteindre la soupape de remplissage, la buse monte après le remplissage, le fût rempli sort et entre dans le fût vide.
6.2Haute précision: remplissage par pesage (US Mettler Toledo Weighing Sensor) pour assurer une haute précision de remplissage.

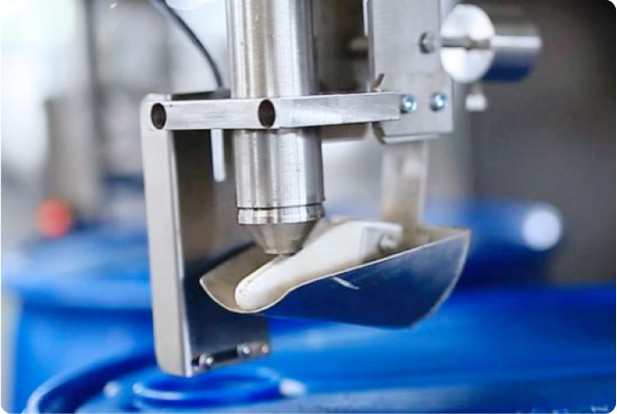

6.3La tête de remplissage est équipée d'une coupe de liquide tournante.la tasse liquide recueille le matériau résiduel sur la tête de remplissage pour empêcher le produit de fuir et de contaminer le récipient..
6.4Avec le mécanisme de plongée de la buse de remplissage, il peut être rempli sur ou sous la surface du liquide.,adapté au remplissage de produits sans mousse ou légèrement mousseux.
6.5 Adoption d'un mécanisme de baguette de raccordement entraîné par deux cylindres des deux côtés pour séparer et bloquer les barils vides, assurant un positionnement plus précis et plus ferme.Lorsque la machine de remplissage est terminée et que le tonneau complet est transporté à la station suivante, le cylindre de blocage du tambour se retire et le canon vide entre dans la machine de remplissage.
6.6 Porte coulissante automatique: le seau vide est placé manuellement sur le rouleau d'alimentation. Lorsque le capteur photoélectrique détecte la présence d'un seau,la porte coulissante s'ouvre automatiquement et transporte le seau vide à la station de détection automatique de la bouche. (Cette fonction est facultative)
6.7 La machine utilise le système de contrôle France Schneider pour contrôler la stabilité de fonctionnement.Comparé aux différentes marques utilisées par d'autres fabricantsLe système de contrôle Schneider a un niveau élevé de protection, une fiabilité stable et un niveau de sécurité, une durée de vie, en particulier dans la mise à niveau de suivi de l'appariement plus d'avantages.
7.Soutien et services:
Appui technique et services aux machines de remplissage de pesticides
Notre support technique et nos services pour la machine de remplissage de pesticides sont conçus pour fournir l'assistance la plus complète à nos clients.Notre équipe d'ingénieurs et de techniciens expérimentés est disponible pour vous aider à installer, services de maintenance, de dépannage et de réparation.
Nous offrons une formation interne sur le fonctionnement et l'entretien de la machine pour que nos clients puissent tirer le meilleur parti de leur achat.Nous fournissons une assistance en ligne via notre site web, qui comprend des FAQ, des manuels de produits et d'autres ressources utiles.
Si jamais vous avez des questions ou des préoccupations au sujet de la machine de remplissage de pesticides, notre équipe d'experts est disponible pour vous aider.et nous nous efforçons de fournir le meilleur soutien technique et les meilleurs services possibles.
8- Emballage et expédition:
Emballage et expédition
La machine de remplissage de pesticides sera emballée en toute sécurité dans une boîte en carton pour la protéger pendant l'expédition.
9. FAQ:
Q1: Quel est le nom de marque de la machine de remplissage de pesticides?
R1: La marque de la machine de remplissage de pesticides est JWIM.
Q2: Quel est le numéro de modèle de la machine de remplissage de pesticides?
R2: Le numéro de modèle de la machine de remplissage de pesticides est CC300-2.
Q3: Où la machine de remplissage de pesticides est-elle fabriquée?
R3: La machine de remplissage de pesticides est fabriquée en Chine.
Q4: La machine de remplissage de pesticides nécessite-t-elle un entretien spécial?
R4: La machine de remplissage de pesticides nécessite un entretien régulier pour assurer un bon fonctionnement.
Q5: Quelle est la capacité de la machine de remplissage de pesticides?
R5: La capacité de la machine de remplissage de pesticides est déterminée par la taille du récipient à remplir.
