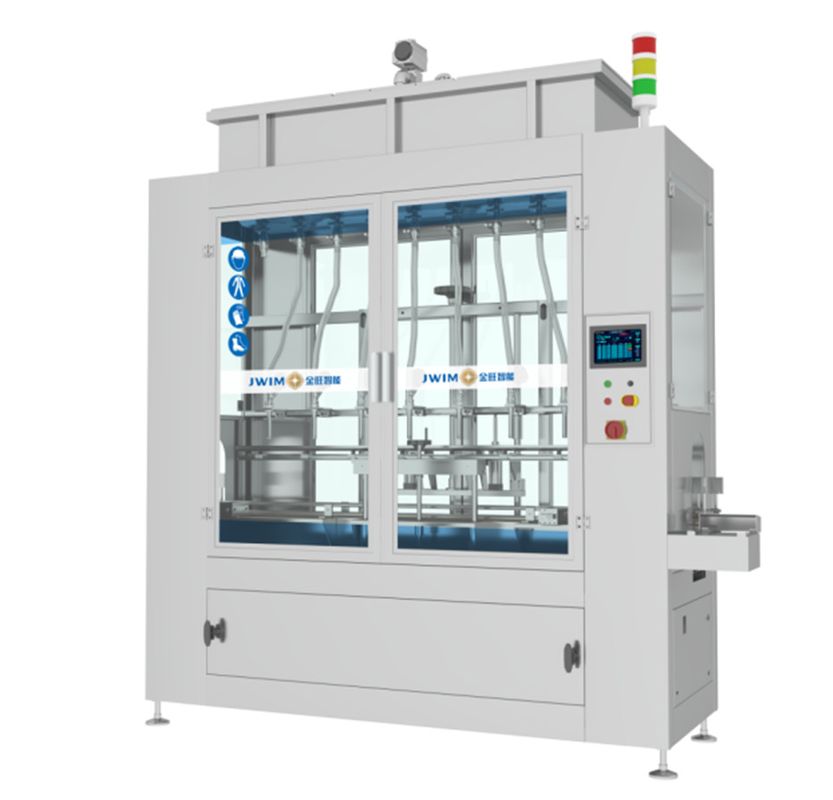

CDP30 à 8 Machine de remplissage à micro-ordinateur
1. Introduction au projet
La machine de remplissage par micro-ordinateur CDP30-8 est adaptée pour emballer des matériaux ES, SC avec une bonne fluidité.Il est contrôlé par le PLCLa machine est équipée d'un système de rétroaction de poids électrique qui facilite l'ajustement du volume.
2. Paramètres techniques
| 1 |
Capacité de remplissage |
Bouteille de 1000 ml ≤ 1200 BPH Bouteille de 5000 ml ≤ 500 BPH
*eau comme support, varie selon la taille du produit, le matériau d'emballage, les caractéristiques du matériau, etc.
|
| 2 |
Bouteilles appliquées |
Bouteille ronde:Φ40-140 mm Hauteur de la bouteille 140-340 mm
Bouteille plate:L: 80-200 mm; largeur: 80-140 mm; largeur: 140-340 mm
|
| 3 |
Remplissage précis |
Le produit doit être présenté dans un emballage de qualité supérieure.
*La précision de mesure varie selon les caractéristiques du matériau, la quantité de remplissage et le dispositif d'alimentation
|
| 4 |
Hauteur de l'entrée |
Pour les véhicules à moteur |
| 5 |
Diamètre d'entrée |
Φ35 mm |
| 6 |
Dimension extérieure de la buse de remplissage |
Φ12 mm |
| 7 |
Cou de bouteille minimum |
≥ Φ16 mm |
| 8 |
La plongée dans la distance |
100 mm |
| 9 |
Source d'air |
00,6-0,8 MPa |
| 10 |
Source d'énergie |
¥380V 50Hz/0,2KW |
| 11 |
Dimension extérieure: |
2365 × 823 × 2940 mm ((L × W × H) |
| 12 |
Le poids |
Environ 700 kg. |
3. Attribution
| Nombre de personnes |
NAmé |
B. PourRands |
| 1 |
PLC |
- Je ne sais pas. |
| 2 |
Écran tactile |
- Je ne sais pas. |
| 3 |
Convertisseur de fréquence |
- Je ne sais pas. |
| 4 |
Compte de la photoélectricité |
Je suis malade. |
| 5 |
Appareil de commutation |
- Je ne sais pas. |
| 6 |
Commutateur de pression |
Le SMC |
| 7 |
Cylindre |
FTEC |
| 8 |
Valve électronique |
FTEC |
| 9 |
Le bouton |
- Je ne sais pas. |
| 10 |
Feu d'alarme |
- Je ne sais pas. |
| 11 |
Coupeur |
- Je ne sais pas. |
4.Processus de travail
5.Avantage
5.1 Il est largement utilisé pour le remplissage automatique de bouteilles de 1 à 5 litres dans les industries vétérinaire, chimique fine, chimique quotidienne, d'engrais, pétrolière et autres.
5.2 Système électrique de rétroaction du poids de la balance, réglage du volume peut être effectué en appuyant sur une touche de l'écran tactile. (Fonction facultative)
5.3 Le système de commande électrique adopte la configuration Schneider, système de commande électrique intégré, plus stable et fiable, sûr et écologique, faible consommation d'énergie.
5.4 Utilisation d'une soupape de siège de coulée de précision intégrale ESG de Qingdao,l'apparence est exquise et exquise, la longue durée de vie est facile à installer, la dose de remplissage est stable, durable et fiable.
5.5 La partie de raccordement de la boîte de matériau adopte un raccordement rapide, ce qui est pratique pour le nettoyage et l'entretien.

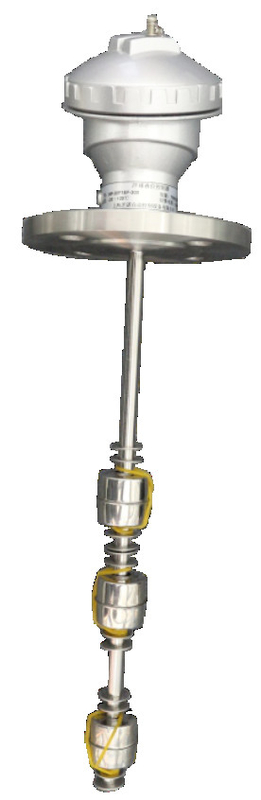

5.6 Installer un écran filtrant amovible sur le tuyau d'alimentation pour éviter que les impuretés n'affectent la précision de remplissage et la durée de vie de la vanne de remplissage.En plus d'utiliser le contrôle normal du niveau du liquide de travail, la détection du niveau de liquide comprend la détection du niveau de liquide élevé et bas ainsi que des dispositifs d'alarme sonore et lumineuse pour prévenir des niveaux de liquide anormaux.
5.7 La machine de remplissage ne se remplit pas en cas de pénurie de bouteilles.Lorsque la bouteille est bloquée en raison d' une mauvaise sortie de bouteille, il met automatiquement en pause la sortie de la bouteille et remplit la fonction de liaison avec l'équipement arrière.
5.8 L'ensemble de la machine utilise le cadre en acier inoxydable 304 qui a un effet anticorrosion parfait.Le couvercle en acier inoxydable et la porte en verre durci empêchent l'air sale lors du remplissage de polluer l'environnementPendant ce temps, la sortie d'échappement de dimension Φ120 mm est réservée au sommet des lances de remplissage qui sont reliées ausystème de tirage induitpour les gaz d'épuisement.
6.Soutien et services:
Appui technique et services aux machines de remplissage de pesticides
Notre support technique et nos services pour la machine de remplissage de pesticides sont conçus pour fournir l'assistance la plus complète à nos clients.Notre équipe d'ingénieurs et de techniciens expérimentés est disponible pour vous aider à installer, services de maintenance, de dépannage et de réparation.
Nous offrons une formation interne sur le fonctionnement et l'entretien de la machine pour que nos clients puissent tirer le meilleur parti de leur achat.Nous fournissons une assistance en ligne via notre site web, qui comprend des FAQ, des manuels de produits et d'autres ressources utiles.
Si jamais vous avez des questions ou des préoccupations au sujet de la machine de remplissage de pesticides, notre équipe d'experts est disponible pour vous aider.et nous nous efforçons de fournir le meilleur soutien technique et les meilleurs services possibles.
7- Emballage et expédition:
Emballage et expédition
La machine de remplissage de pesticides sera emballée en toute sécurité dans une boîte en carton pour la protéger pendant l'expédition.
8. FAQ:
Q1: Quel est le nom de marque de la machine de remplissage de pesticides?
R1: La marque de la machine de remplissage de pesticides est JWIM.
Q2: Quel est le numéro de modèle de la machine de remplissage de pesticides?
R2: Le numéro de modèle de la machine de remplissage de pesticides est CDP30-8.
Q3: Où la machine de remplissage de pesticides est-elle fabriquée?
R3: La machine de remplissage de pesticides est fabriquée en Chine.
Q4: La machine de remplissage de pesticides nécessite-t-elle un entretien spécial?
R4: La machine de remplissage de pesticides nécessite un entretien régulier pour assurer un bon fonctionnement.
Q5: Quelle est la capacité de la machine de remplissage de pesticides?
R5: La capacité de la machine de remplissage de pesticides est déterminée par la taille du récipient à remplir.
