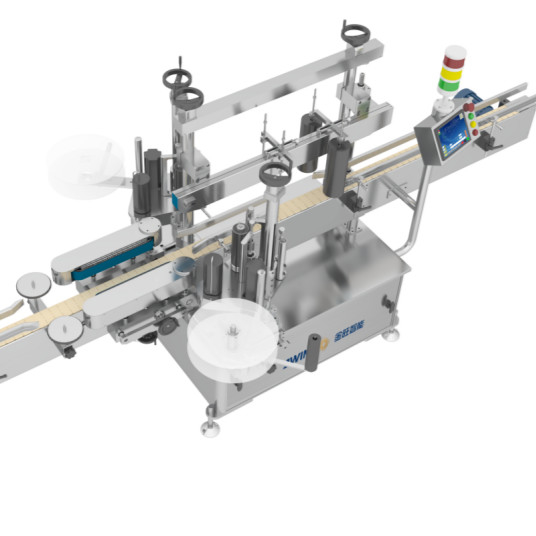

2.4KW Bouteilles rondes carrées plates TS-150B Multifonctionnelle à double face étiquetage machine

Le TS-150B Multi-fonctionnelDà double faceLéclaboussureMl'achine

1.Introduction au projet

La machine d'étiquetage autoadhésif multifonctionnelle est un équipement idéal pour l'étiquetage rapide et automatique des bouteilles plates carrées, des bouteilles rondes et d'autres produits dans diverses industries de l'emballage.La machine a des fonctions avancées, simple opération et structure compacte.

La détection photoélectrique, le contrôle PLC et le fonctionnement logiciel à écran tactile sont adoptés.En même temps, il a les fonctions de pas de bouteille, pas d'étiquetage, correction automatique, détection automatique et ainsi de suite.

2. Description du flux de travail

Bouteille →Division de la bouteille→Inspection de la bouteille→Sorte de l'étiquette,presse de l'étiquette→Étiquetage→Finition

Lorsque la bouteille entre dans la machine de marquage, la position initiale est corrigée par le mécanisme d'étalonnage.qui permet à la bouteille d'être stable et de marcher en avant sans aucune secousse.Après avoir atteint la position de marquage, lancer l'action de marquage par le signal de détection du capteur et commencer le marquage.Lorsque le flacon étiqueté avance vers la position de marquage,le mécanisme de marquage va Fushun l' étiquette des deux côtés de la bouteille pour compléter le processus de marquage.

3. Caractéristiques fonctionnelles

3.1Il a une fonction spéciale de détection automatique de la taille de l'autocollant et de la taille de l'étiquette.

3.2.20 ensembles de paramètres de formule peuvent être stockés dans l'écran tactile.qui facilite grandement l'opérateur et améliore efficacement l'efficacité de la production.

3.3. ont la fonction de ne pas marquer sans bouteille et bouteille inversée.

3.4La machine peut imprimer des codes en option pendant le fonctionnement automatique.

4Principaux paramètres techniques

4.1Vitesse de marquage: 50-100 pièces / point (en fonction du matériau et de la taille de l'étiquette)

4.2. Précision de marquage: ± 1 mm

4.3. Étiquette carré de bouteille Taille: L: 20-150 mm H: 20-160 mm (avec exigences spéciales)

Étiquette ronde de bouteille Taille: L: 20-260 mm H: 140 mm (avec exigences spéciales)

4.4Énergie: 220 V 50 Hz 2,4 kW

4.5- Dimensions globales: 3000 mm × 1500 mm × 1850 mm

4.6Poids total: environ 400 kg

5. Liste d'allocation
