Lieu d'origine:
Chine
Nom de marque:
JWIM
Numéro de modèle:
Les données sont fournies par les autorités compétentes de l'État membre.
Le nombre d'équipements utilisésLe THMachine à remplir automatiquement à piston
1.Introduction au projet

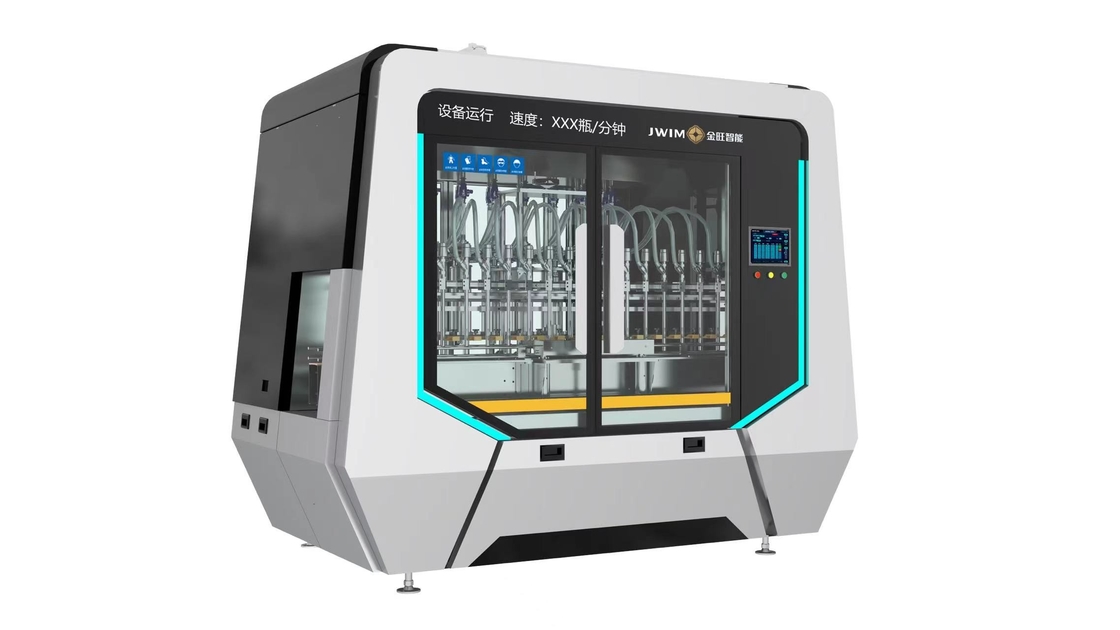

La machine de remplissage automatique au piston CCG1000-16TH est la dernière génération de machine de remplissage à volume amélioré, qui convient à l'emballage de divers agents hydrauliques et de produits à haute viscosité.Toute la machine est en ligne, entraîné par un servo-moteur et un principe de remplissage de mesure du volume, qui permet une haute précision du dosage de remplissage. Il adopte un contrôle PLC, une interface homme-machine,et toute la machine est facile à utiliserToute la machine adopte un cadre en arc, qui est beau et généreux.Un système de transmission automatique des données de pesage à balances électroniques de haute précision est sélectionné pour rendre l'ajustement de la dose plus pratique et rapide..
2Paramètres techniques
| 1 | Capacité |
100 ml: ≤6500 BPH 500 ml≤4500 BPH 1000 ml:≤3000 BPH Les résultats de l'analyse ont été publiés dans le Bulletin de l'Organisation mondiale de la santé. *La capacité varie selon le produit, le tambour et les caractéristiques du produit. |
| 2 | Taille de bouteille applicable |
Bouteille ronde: Φ40-95 mm Hauteur: 80-230 mm
|
| 3 | Volume de remplissage |
50 à 1000 ml *La gamme de remplissage diffère des caractéristiques du produit et de l'alimentation du produit. |
| 4 | Remplissage précis |
± 1 g (50 à 200 ml) ± 1,5 g (200 à 500 ml) ± 2 g (1000 ml) *La précision varie selon le produit, le tambour et les caractéristiques du produit. |
| 5 | Hauteur d'alimentation du produit | 2435 mm |
| 6 | Diamètre d'alimentation du produit | DN40 |
| 7 | Diamètre de la buse de remplissage | Φ18 mm |
| 8 | Min Diamètre d'ouverture | ≥ Φ22 mm |
| 9 | Pression de l'air | 00,6-0,8 MPa |
| 10 | Source d'énergie | ¥380V 50Hz/2,2 kW |
| 11 | Dimension extérieure | 2720 × 1630 × 2510 mm ((L × W × H) |
| 12 | Le poids | Environ 1800 kg |
3.Attribution
| Je ne veux pas. | Nom | Marque |
| 1 | PLC | - Je ne sais pas. |
| 2 | Indicateur HMI | - Je ne sais pas. |
| 3 | Invertisseur | - Je ne sais pas. |
| 4 | Système de servo | - Je ne sais pas. |
| 5 | Capteur de comptage | Je suis malade. |
| 6 | Commutateur de proximité | - Je ne sais pas. |
| 7 | Commutateur d' alimentation | - Je ne sais pas. |
| 8 | Indicateur de pression | Le SMC |
| 9 | Cylindre | FTEC |
| 10 | Valve électronique | FTEC |
| 11 | Le bouton | - Je ne sais pas. |
| 12 | Feu d'alarme | - Je ne sais pas. |
| 13 | Disjoncteur | - Je ne sais pas. |
4.1 Il est largement utilisé pour le remplissage automatique de 50 à 1000 ml dans les industries agrochimiques, chimiques, des engrais, des produits de soins personnels, du pétrole et autres industries connexes.
4.2L'ensemble de la machine adopte une apparence de train à grande vitesse, avec affichage en temps réel de l'état de fonctionnement (données), belle et élégante, fort sens de la technologie et de haute qualité.
4.3L'unité de remplissage utilise une structure à piston, elle peut complètement décharger le produit dans le réservoir, éviter efficacement la contamination croisée.
4.4Jinwang utilise le contrôle PLC, le servo-moteur entraîne la structure de levage à double vis de ceinture synchrone + stable pour assurer la haute précision du mouvement et du remplissage du piston.La ceinture synchrone adopte un fil d'acier métallique intégré qui ne se cassera pas.
4.5Les dernières pièces d'étanchéité en PTFE améliorent la résistance à l'usure et la durée de vie, réduisant ainsi les coûts d'entretien.
4.6La machine utilise des composants France Schneider, système de commande central qui est stable, sûr, écologique et faible consommation d'énergie.
4.7Le système de remplissage adopte une soupape de siège triangulaire dédiée, un corps de soupape en acier inoxydable, une forte résistance à la corrosion, une durabilité et une norme industrielle allemande.Il a les avantages d'une structure simple., des performances stables, une étanchéité fiable, aucune fuite de produit pendant une longue période, économisant les coûts de maintenance.
4.8Les têtes de remplissage SUS316 peuvent être utilisées pendant une longue période.
4.9Le remplissage de la tête est réglé rapidement et équipé d'une marque d'étalonnage, réglage sans outils, pratique et rapide.qui est pratique à entretenir et à réparer.
4.10Le moteur entraîne les buses de remplissage, dont la hauteur peut être réglée sur l'écran tactile.
4.11 Système électrique de rétroaction du poids de la balance, réglage du volume peut être effectué en appuyant sur une touche de l'écran tactile. (Fonction optionnelle)
4.12 Toute la machine utilise le cadre en acier inoxydable 304 qui a un effet anticorrosion parfait.Le couvercle en acier inoxydable et la porte en verre durci empêchent l'air sale lors du remplissage de polluer l'environnementPendant ce temps, la sortie d'échappement de dimension Φ120 mm est réservée au sommet des lances de remplissage qui sont reliées ausystème de tirage induitpour les gaz d'épuisement.
5.Soutien et services:
Notre support technique et nos services pour la machine de remplissage de pesticides sont conçus pour fournir l'assistance la plus complète à nos clients.Notre équipe d'ingénieurs et de techniciens expérimentés est disponible pour vous aider à installer, services de maintenance, de dépannage et de réparation.
Nous offrons une formation interne sur le fonctionnement et l'entretien de la machine pour que nos clients puissent tirer le meilleur parti de leur achat.Nous fournissons une assistance en ligne via notre site web, qui comprend des FAQ, des manuels de produits et d'autres ressources utiles.
Si jamais vous avez des questions ou des préoccupations au sujet de la machine de remplissage de pesticides, notre équipe d'experts est disponible pour vous aider.et nous nous efforçons de fournir le meilleur soutien technique et les meilleurs services possibles.
6- Emballage et expédition:
La machine de remplissage de pesticides sera emballée en toute sécurité dans une boîte en carton pour la protéger pendant l'expédition.
