Lieu d'origine:
Chine
Nom de marque:
JWIM
Certification:
CE，ISO
Numéro de modèle:
DXD-180DJ

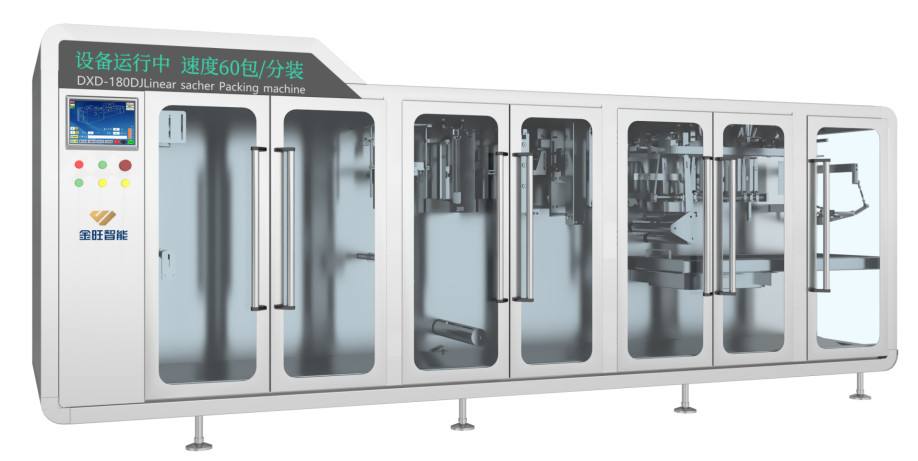

DXD-180DJ Machine automatique d'emballage à poche horizontale
1. Introduction
DXD-180DJ machine automatique d'emballage de sacs horizontaux se compose d'un moteur de décharge de film, de la formation de sacs, de l'étanchéité du fond du sac, de l'étanchéité verticale, de la servo-tirage du sac, du cisaillement, de l'inspection de l'ouverture du sac,remplissage de l'ouverture du sacLe mouvement coordonné de chaque mécanisme est réalisé par la caméra sur l'arbre principal entraînée par le moteur.et le signal de position est la rétroaction par le codeur sur l'arbre principal sous le contrôle programmable de PLCLa machine principale adopte un joint à bande standard et le dispositif de remplissage peut être remplacé pour réaliser le remplissage automatique de divers matériaux tels que poudre, granule, agent de suspension, émulsion,l'agent hydraulique et ainsi de suiteLa machine entière est faite de SUS304, qui a un bon effet anticorrosion sur les matériaux hautement corrosifs.qui est plus respectueux de l'environnement et sans pollution.
2. Paramètres techniques
| 1 | Capacité |
40 à 60 sacs/min (un seul sachet) (40-60) × 2 = 80-120 Poches/Min ((Poches doubles) Selon les propriétés physiques des matières premières et les différents aliments. |
| 2 | Modèle des sacs applicables | Sacoche simple, sacoches doubles |
| 3 | Taille des sacs applicables |
Pour les véhicules à moteur électrique à combustion: Les poches doubles: (70+70) × 100 mm (min) (90 + 90) × 160 mm (max) |
| 4 | Le volume |
Régulière: ≤ 100 ml ((poches simples) ≤ 50 × 2 = 100 ml ((poches doubles) *Selon les propriétés physiques des matières premières et des différents dispositifs d'alimentation. |
| 5 | Précision | ± 1% *Selon les propriétés physiques des matières premières et des différents dispositifs d'alimentation. |
| 6 | Taille du film en rouleau |
Diamètre intérieur: Φ70-80 mm Diamètre extérieur: ≤ Φ500 mm |
| 7 | Diamètre du tuyau de dépoussiérage | Φ59 mm |
| 8 | Énergie électrique | Trois phasesPour les appareils à commande numérique: |
| 9 | Consommation de l'air | 840 L/min |
| 10 | Dimension extérieure |
3956×1100×1710 mm (L×W×H) |
| 11 | Le poids | Environ 2150 kg. |
3.1Un dispositif de détection de film indépendant est placé devant le dispositif de tirage du film pour réduire les erreurs.

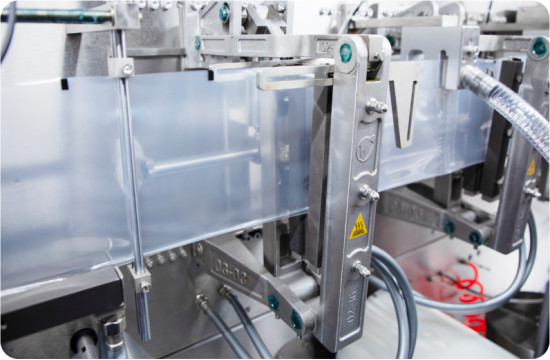

3.2. Nouveau mécanisme de tension de film: ajouter un mécanisme de tension de film latéral pour le rendre plus stable.
3.3. Système de traction du sac servo: La connexion directe du servo-moteur réduit l'erreur de l'écart de film, et le réglage de la largeur du sac peut être effectué avec une entrée d'une touche sur l'écran tactile,entraînant une perte de matériel d'emballage moindre.
3.4. L'étanchéité verticale est rapide et facile à déchirer, et la partie facile à déchirer est réglée par une roue à main. Aucun outil n'est nécessaire pour changer les spécifications, ce qui est rapide et pratique.
3.5Élimination de la poussière des sacs à poussière: fonction d'élimination de la poussière des sacs à poussière, le moteur balaie la poussière, résout le problème de l'adsorption de la poussière à l'entrée du sac et assure le taux de réussite de l'étanchéité.
3.6Les pièces principales sont constituées de matériaux métalliques de haute qualité, avec une meilleure résistance à l'usure et à la corrosion.
